Количество: | |
---|---|
DN25
Fustar
83071000
Горячее надувное оцинкованное гладкое торцевое уплотнение с металлической гибкой трубкой
Оцинкованный торцевой уплотнительный шов с резьбой металлический гибкий шланг с резьбой и болтом, его диаметр дрейфа обычно не превышает 50 мм и может выдерживать более высокое рабочее давление. Материал гибкого металлического шланга и количество ячеистой сетки могут меняться в зависимости от среды, температуры и давления.

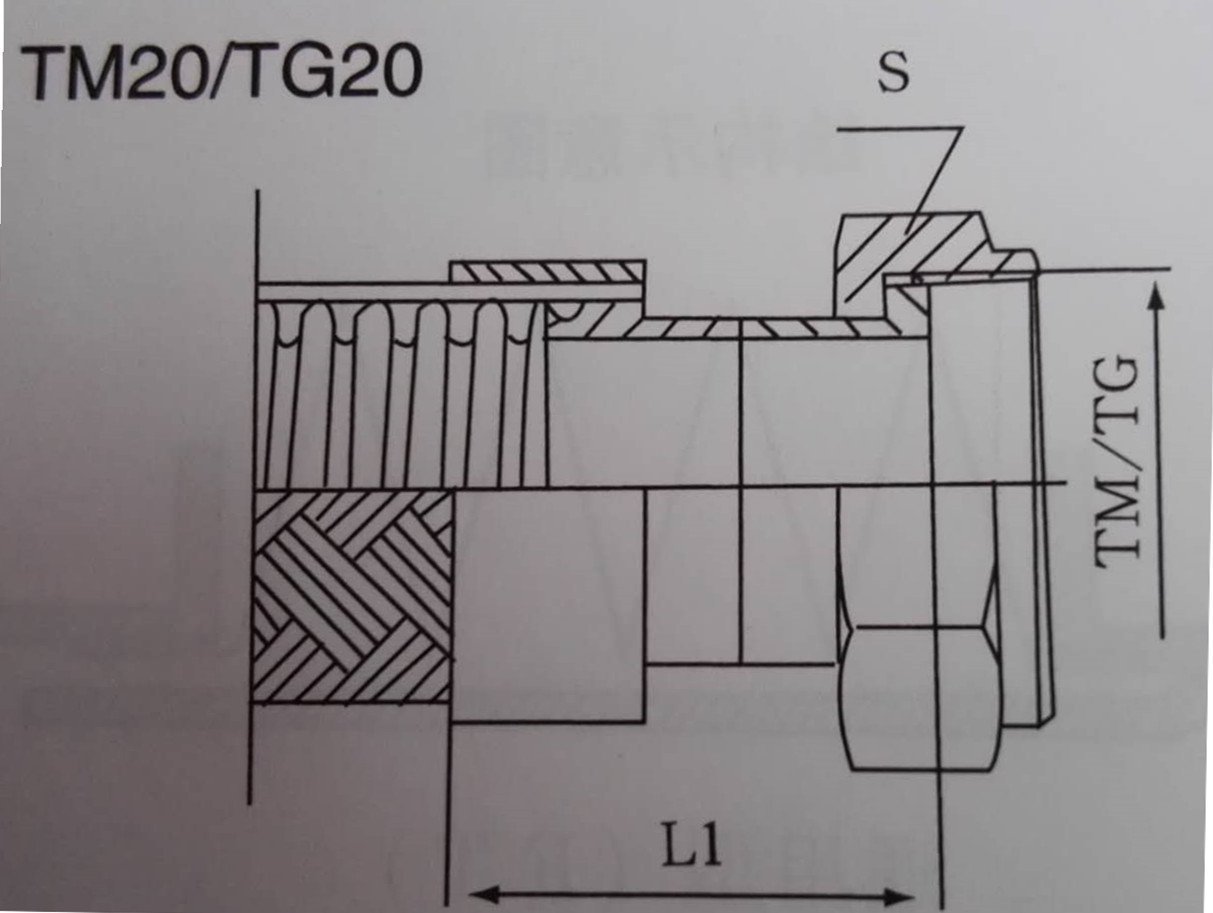

Тип и параметры конструкции фитинга
О построении:
TM20: Ослабьте гайку, метрическую резьбу, уплотнительное соединение.
TG20: Ослабьте гайку, резьбу трубной резьбы, уплотнительное соединение.
DN | Спецификация соединения | Длина жесткого сегмента | |||
мм | TM20 | S | TG10 | S | мм |
4 | M12X1.25 | 17 | / | / | 48 |
6 | M14X1.5 | 17 | G1 / 8 | 17 | 48 |
8 | M16x1.5 | 19 | G1 / 4 | 19 | 48 |
10 | M20x1.5 | 24 | G3 / 8 | 22 | 48 |
12 | M22x1.5 | 27 | / | / | 53 |
15 | M24x1.5 | 27 | G1 / 2 | 27 | 53 |
18 | M30X1.5 | 36 | / | / | 57 |
20 | M30X1.5 | 36 | G3 / 4 | 32 | 57 |
25 | M36X1.5 | 41 | G1 | 41 | 57 |
32 | M45X1.5 | 50 | G1 1/4 | 50 | 73 |
40 | / | / | G1 1/2 | 55 | 81 |
50 | / | / | G2 | 70 | 87 |
Особенности гибких шлангов
·В них нарезается металлический гибкий шланг приспособлены для расширения и перемещения, служат гибкой связью между подвижными и статическими элементами механического оборудования, нейтрализуют вибрации, выравнивают неизбежные допуски при сборке. Металлические гибкие шланги с оцинкованным торцевым уплотнением могут использоваться в качестве шлангов пожаротушения и нагнетания, а также топливных шлангов и т. Д.
· Для защиты от механических воздействий, например недопустимого коробления и истирания, мы поставляем наши гофрированные гибкие шланги из нержавеющей стали с наружным или внутренним защитным шлангом из нержавеющей стали.
·Для защиты от контакта или для безопасного обращения мы оснащаем наши гофрированные шланги из нержавеющей стали внешней теплоизоляцией.Фуштар Металлические гибкие шланги с резьбой из оцинкованного торцевого уплотнения используются во всех температурных диапазонах от - 196 ° C до + 600 ° C и от высокого вакуума до давления 200 бар.
Использование Металлического Гибкого Шланга
Оцинкованный металлический гибкий шланг с резьбой с торцевым уплотнением используется для защиты всех видов сигнальных линий устройства, проводов и кабелей, оптического волокна и кабелей. Применяется к четырем категориям продуктов:
1. Защитные трубки для проводов, используемые в бронированных кабелях, прецизионных оптических линейках, оптических измерительных приборах, медицинских инструментах и оборудовании.
2. Устройства, которые нуждаются в защитной проводной проводке SS, такие как телефонные аппараты общего пользования, дистанционный счетчик воды и магнитные контакты.
3. Все виды небольших защитных шлангов.
4. Защита сетевого кабеля, используемого в компьютерах, роботах и т. Д.
Горячее надувное оцинкованное гладкое торцевое уплотнение с металлической гибкой трубкой
Оцинкованный торцевой уплотнительный шов с резьбой металлический гибкий шланг с резьбой и болтом, его диаметр дрейфа обычно не превышает 50 мм и может выдерживать более высокое рабочее давление. Материал гибкого металлического шланга и количество ячеистой сетки могут меняться в зависимости от среды, температуры и давления.
Тип и параметры конструкции фитинга
О построении:
TM20: Ослабьте гайку, метрическую резьбу, уплотнительное соединение.
TG20: Ослабьте гайку, резьбу трубной резьбы, уплотнительное соединение.
DN | Спецификация соединения | Длина жесткого сегмента | |||
мм | TM20 | S | TG10 | S | мм |
4 | M12X1.25 | 17 | / | / | 48 |
6 | M14X1.5 | 17 | G1 / 8 | 17 | 48 |
8 | M16x1.5 | 19 | G1 / 4 | 19 | 48 |
10 | M20x1.5 | 24 | G3 / 8 | 22 | 48 |
12 | M22x1.5 | 27 | / | / | 53 |
15 | M24x1.5 | 27 | G1 / 2 | 27 | 53 |
18 | M30X1.5 | 36 | / | / | 57 |
20 | M30X1.5 | 36 | G3 / 4 | 32 | 57 |
25 | M36X1.5 | 41 | G1 | 41 | 57 |
32 | M45X1.5 | 50 | G1 1/4 | 50 | 73 |
40 | / | / | G1 1/2 | 55 | 81 |
50 | / | / | G2 | 70 | 87 |
Особенности гибких шлангов
·В них нарезается металлический гибкий шланг приспособлены для расширения и перемещения, служат гибкой связью между подвижными и статическими элементами механического оборудования, нейтрализуют вибрации, выравнивают неизбежные допуски при сборке. Металлические гибкие шланги с оцинкованным торцевым уплотнением могут использоваться в качестве шлангов пожаротушения и нагнетания, а также топливных шлангов и т. Д.
· Для защиты от механических воздействий, например недопустимого коробления и истирания, мы поставляем наши гофрированные гибкие шланги из нержавеющей стали с наружным или внутренним защитным шлангом из нержавеющей стали.
·Для защиты от контакта или для безопасного обращения мы оснащаем наши гофрированные шланги из нержавеющей стали внешней теплоизоляцией.Фуштар Металлические гибкие шланги с резьбой из оцинкованного торцевого уплотнения используются во всех температурных диапазонах от - 196 ° C до + 600 ° C и от высокого вакуума до давления 200 бар.
Использование Металлического Гибкого Шланга
Оцинкованный металлический гибкий шланг с резьбой с торцевым уплотнением используется для защиты всех видов сигнальных линий устройства, проводов и кабелей, оптического волокна и кабелей. Применяется к четырем категориям продуктов:
1. Защитные трубки для проводов, используемые в бронированных кабелях, прецизионных оптических линейках, оптических измерительных приборах, медицинских инструментах и оборудовании.
2. Устройства, которые нуждаются в защитной проводной проводке SS, такие как телефонные аппараты общего пользования, дистанционный счетчик воды и магнитные контакты.
3. Все виды небольших защитных шлангов.
4. Защита сетевого кабеля, используемого в компьютерах, роботах и т. Д.
