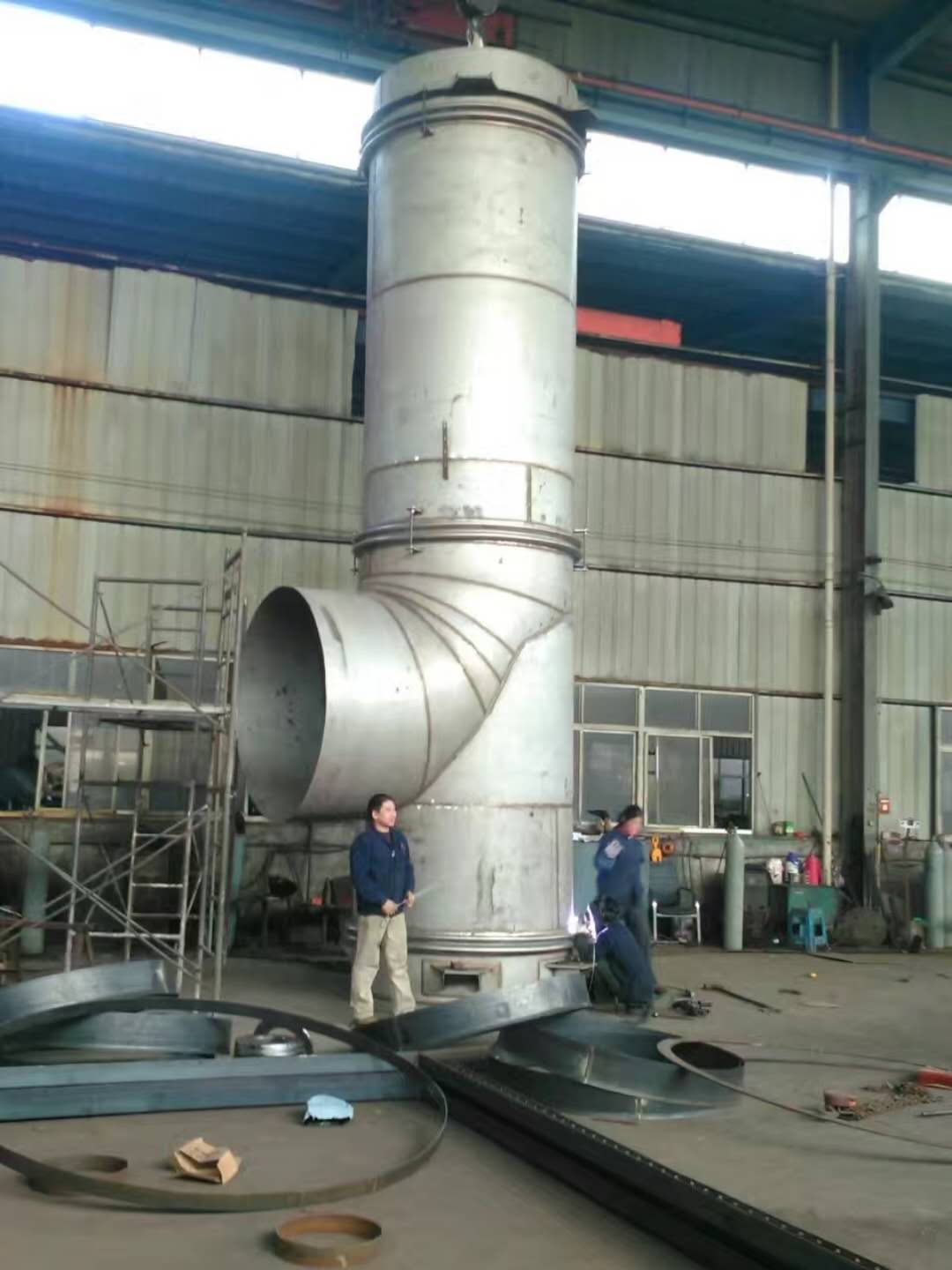

Балансирующее соединение локтя с балансом давления

Балансирующие суставы расширения локтя

         Назначение компенсатора колен с уравновешенным давлением состоит в том, чтобы удерживать и уравновешивать давление, чтобы не требовалось основное крепление трубы или смежного оборудования, а силы и движения на фланцах крепления чувствительного оборудования, такого как турбины, поддерживаются на приемлемо низких уровнях. отклонения, которые должны быть приняты, обрабатываются надлежащим типом компенсатора, который обычно, и, как показано на приведенном выше рисунке, является универсальным типом привязки для принятия боковых перемещений.

Тем не менее, компенсатор колена со сбалансированным давлением обычно требуется, потому что осевые отклонения также присутствуют. Чтобы принять эти движения, сильфон добавляется за колено с той же площадью поперечного сечения, что и в универсальном сечении. соединяется стяжными тягами с трубой за универсальной секцией; таким образом, давление тяги сдерживается как натяжение в стяжных штоках. Секция компенсатора между стяжными тягами, которая включает в себя колено, теперь может свободно двигаться в осевом направлении, с единственным сопротивлением, зависящим от скоростей пружин сильфона. Однако из-за их расположения частота пружин всего компенсатора представляет собой сумму скоростей пружин балансировки и универсального сильфона. Система с постоянным объемом, в которой когда универсальный конец сжимается, уравновешивающий конец расширяется на ту же величину. Все боковое отклонение не является боковым отклонением, наложенным на уравновешивающий конец. Поэтому уравновешивающий сильфон i S почти всегда как один тип сильфона.
