Гибкий металлический шланг с внутренней резьбой 1 ”- 1000 мм
Гибкие металлические шланги с внутренней резьбой с внутренней резьбой 1 ”используются для поглощения теплового и сейсмического движения, поглощения гидравлического уклона, обеспечения гашения вибрации и шума, упрощения монтажа и исправления незначительного перекоса труб и компонентов. Они бывают разных размеров, материалов и соединительных концов для многочисленных приложений.
Внутренний шланг выполнен в форме кольцевого сильфона. Кольцевой шланг лучше подходит для подсоединения насоса, поскольку он может лучше выдерживать скручивающее напряжение из-за продольного расширения от повышения давления. Металлическая оплетка на шланге в сборе сдерживает удлинение шланга при более высоких давлениях и действует чтобы ослабить вибрацию. Тяжелая оплетка также увеличивает сопротивление истиранию. Оптическое покрытие оплетки будет содержать сердечник под давлением и уменьшит вероятность скручивания и скручивания.

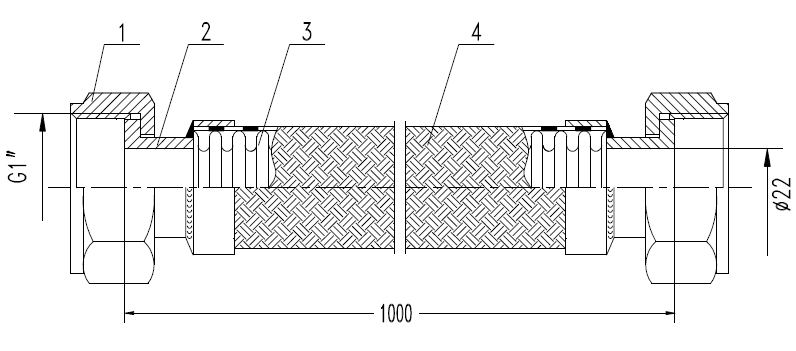

Чертеж для гибкого металлического шланга с внутренней резьбой 1 ”- 1000 мм
 |
NO.S | ПРЕДМЕТЫ | МАТЕРИАЛЫ | Замечание |
1 | Гайка с внутренней резьбой | Нержавеющая сталь SS304 | NPT |
2 | Плоский фитинг | Нержавеющая сталь SS304 | Плоский |
3 | сильфон | Нержавеющая сталь SS304 | Кольцевая гофра |
4 | косы | Нержавеющая сталь SS304 | 1 слой |
Параметры техники
Нормальный диаметр | длина | компенсация | Рабочее давление |
мм | мм | простираться мм | Компрессия мм | Мпа | Мпа | Мпа |
32 | 100 | 10 | 20 | 1.0 | 1.6 | 2.5 |
180 | 10 | 36 | 1.0 | 1.6 | 2.5 |
40 | 100 | 10 | 20 | 1.0 | 1.6 | 2.5 |
180 | 10 | 36 | 1.0 | 1.6 | 2.5 |
50 | 110 | 10 | 22 | 1.0 | 1.6 | 2.5 |
190 | 10 | 38 | 1.0 | 1.6 | 2.5 |
65 | 130 | 10 | 26 | 1.0 | 1.6 | 2.5 |
210 | 10 | 42 | 1.0 | 1.6 | 2.5 |
80 | 135 | 10 | 27 | 1.0 | 1.6 | 2.5 |
215 | 10 | 43 | 1.0 | 1.6 | 2.5 |
100 | 150 | 10 | 30 | 1.0 | 1.6 | 2.5 |
210 | 10 | 42 | 1.0 | 1.6 | 2.5 |
125 | 150 | 10 | 30 | 1.0 | 1.6 | 2.5 |
210 | 10 | 42 | 1.0 | 1.6 | 2.5 |
150 | 165 | 10 | 33 | 1.0 | 1.6 | 2.5 |
225 | 10 | 45 | 1.0 | 1.6 | 2.5 |
200 | 200 | 10 | 40 | 1.0 | 1.6 | 2.5 |
250 | 10 | 50 | 1.0 | 1.6 | 2.5 |
250 | 210 | 10 | 42 | 1.0 | 1.6 | 2.5 |
270 | 10 | 54 | 1.0 | 1.6 | 2.5 |
300 | 220 | 10 | 44 | 1.0 | 1.6 | 2.5 |
260 | 10 | 52 | 1.0 | 1.6 | 2.5 |
350 | 230 | 10 | 46 | 1.0 | 1.6 | 2.5 |
270 | 10 | 54 | 1.0 | 1.6 | 2.5 |
400 | 240 | 10 | 48 | 1.0 | 1.6 | 2.5 |
280 | 10 | 56 | 1.0 | 1.6 | 2.5 |
500 | 260 | 10 | 52 | 1.0 | 1.6 | 2.5 |
290 | 10 | 58 | 1.0 | 1.6 | 2.5 |
600 | 265 | 10 | 53 | 1.0 | 1.6 | 2.5 |
295 | 10 | 59 | 1.0 | 1.6 | 2.5 |
Это стандартные размеры, основанные на давлении PN16 выше, мы можем конструировать и производить в соответствии с детальными требованиями размеров и условий.
преимущество
·Более длительный срок службы
· Увеличенная емкость давления
·Большая усталостная прочность благодаря изгибу
· Увеличенная температурная емкость носителя
· Большая защита кольцевого шланга
· Принятие теплового расширения
