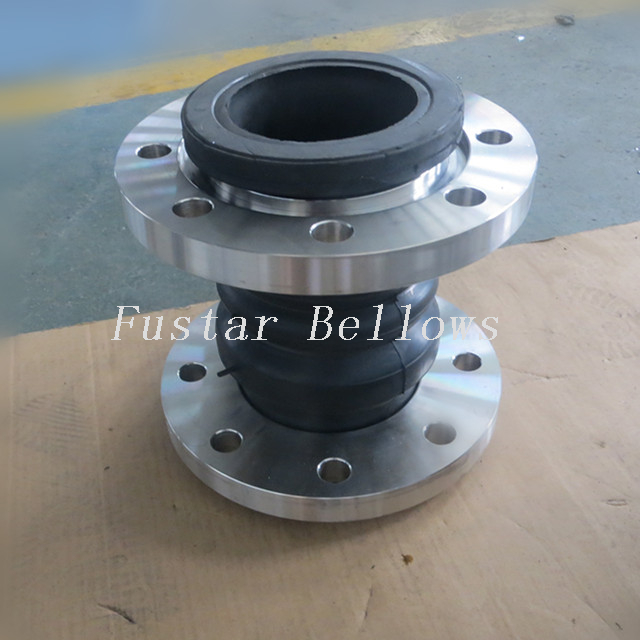

Резиновый компенсатор
Фуштар резиновые компенсаторы изготавливаются в соответствии с «гибкими резиновыми соединениями»; стандарт химической промышленности HG / T2289-1992. Резиновые компенсаторы EPDM NBR NR отличаются хорошей устойчивостью к высоким температурам, кислотам / щелочам и высокому давлению.
Резиновый компенсатор также называют резиновым компенсатором, который обычно изготавливается из резиновых компенсационных частей формы волны и металлических фланцев. Для фланца используется свободная конструкция рукава, а резиновая компенсационная часть состоит из резиновой поверхности, а внутренний слой - из прочного волокна, стальной полосы или стальной проволоки. Слой из армированных волокон или стальной полосы (проволоки) продолжается до резиновой фланцевой части, внутри которой находится каркас из твердой стали.
Параметр Техники
Номинальный диаметр
DN | длина
мм | Осевое смещение | горизонтальный водоизмещение
мм | Dellexion
угол
(Α1 + α2) |
| мм | в | Удлинитель мм | Компрессия мм |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15’ |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15’ |
| 50 | 2 | 105 | 7 | 10 | 10 | 15’ |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15’ |
| 80 | 3 | 135 | 8 | 15 | 12 | 15’ |
| 100 | 4 | 150 | 10 | 19 | 13 | 15’ |
| 125 | 5 | 165 | 12 | 19 | 13 | 15’ |
| 150 | 6 | 180 | 12 | 20 | 14 | 15’ |
| 200 | 8 | 210 | 16 | 25 | 22 | 15’ |
| 250 | 10 | 230 | 16 | 25 | 22 | 15’ |
| 300 | 12 | 245 | 16 | 25 | 22 | 15’ |
| 350 | 14 | 255 | 16 | 25 | 22 | 15’ |
| 400 | 16 | 255 | 16 | 25 | 22 | 15’ |
| 450 | 18 | 255 | 16 | 25 | 22 | 15’ |
| 500 | 20 | 255 | 16 | 25 | 22 | 15’ |
| 600 | 24 | 260 | 16 | 25 | 22 | 15’ |
| 700 | 28 | 260 | 16 | 25 | 22 | 15’ |
| 800 | 32 | 260 | 16 | 25 | 22 | 15’ |
| 900 | 36 | 260 | 16 | 25 | 22 | 15’ |
| 1000 | 40 | 260 | 18 | 26 | 24 | 15’ |
| 1200 | 48 | 260 | 18 | 26 | 24 | 15’ |
Характеристики
• Хорошая способность компенсации смещения, позволяющая выполнять осевое, боковое и угловое смещение.
• Низкий уровень шума, хорошее снижение вибрации и устойчивость к коррозии.
• Высокое сопротивление давлению, хорошая эластичность, превосходный эффект смещения и простота установки.
Применимые отрасли
Резиновый компенсатор может широко использоваться в областях водоснабжения / канализации, ОВК, противопожарной защиты, компрессоров, изготовления бумаги, фармацевтики, судостроения, водяных насосов, вентиляторов и других систем трубопроводов. Может применяться в следующих отраслях:
• Высоковольтная комбинированная электротехническая промышленность
• Судостроение и судовой дизель
• энергетика
• Тепловые сети
• нефтехимическая промышленность
• Цементная промышленность
• металлургическая промышленность
• Категория: Односферный резиновый компенсатор, двухсферный резиновый компенсатор, резиновый компенсатор с резьбовым соединением.
