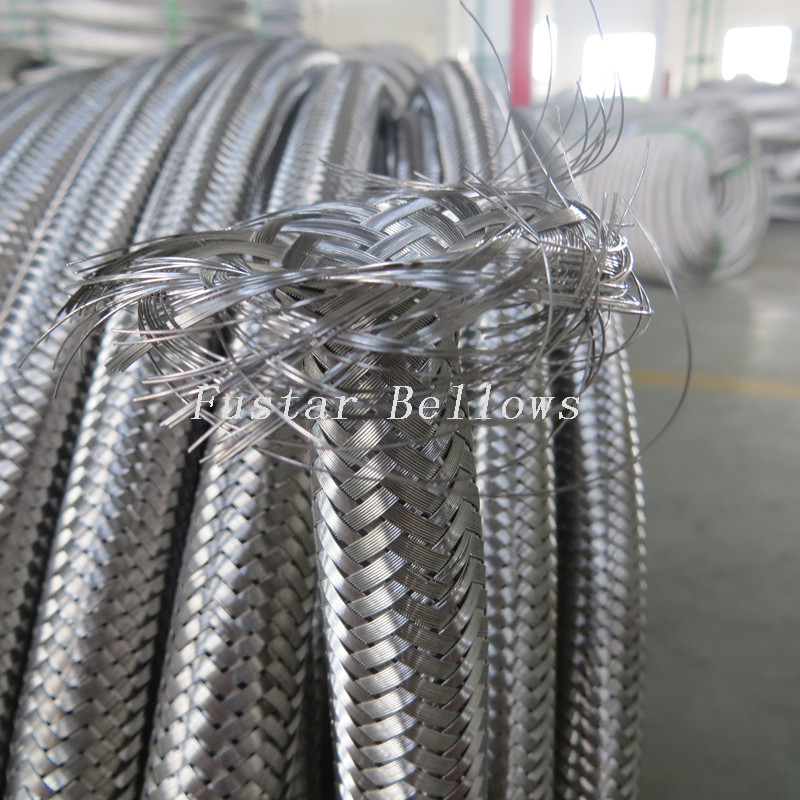

Проволочные оплетки из нержавеющей стали
DN8 ~ DN400MM
Наши оплетки из нержавеющей стали имеют много оплеток. SS304 - это наша общая оплетка на гибких шлангах, и двойная оплетка или различные конфигурации возможны по требованию заказчика.
Металлическая проволочная оплетка на узле шланга обеспечивает шлангу более высокое давление, предотвращая продольное расширение шланга, вызванное высоким внутренним давлением. Это может сделать проволочные оплетки более прочными. Хотя это возможно, и проволочная оплетка, и гофрированный шланг могут быть изготовлены из одного и того же основного материала, из-за защиты от коррозии и по экономическим причинам также можно использовать два разных материала. Вы можете выбрать материал проволочной оплетки.
В общем, материал AISI304 используется для плетения проволоки. Количество плетений зависит от требуемого давления. Чтобы увеличить сопротивление давлению, они могут быть усилены с одной или несколькими оплетками. Мы можем изготовить проволочные оплетки из нержавеющей стали в соответствии с вашими потребностями. Что касается плетения, у нас также есть другие продукты, такие как проволочные оплетки из нержавеющей стали, гибкий металлический шланг в оплетке, гибкий металлический шланг для защиты проволоки и так далее.
Конструкция оплетки указывается как (количество несущих) X (количество проводов в каждой группе) X (диаметр провода)
Материал: нержавеющая сталь 304,321,316,316L
Параметр Техники
номинальныйДиаметр
DN(Мм) | внутреннийДиаметр
И.Д. (мм) | внешнийДиаметр
Наружный диаметр (мм) |
Plys
N |
провод Диаметр
мм |
Вес
Кг / м |
| 8 | 12.5 | 6 | 24 | 0.3 | 0.13 |
| 10 | 16 | 7 | 24 | 0.3 | 0.17 |
| 12 | 19.5 | 8 | 24 | 0.3 | 0.19 |
| 15 | 22.5 | 7 | 36 | 0.3 | 0.21 |
| 18 | 27 | 8 | 36 | 0.3 | 0.3 |
| 20 | 29.5 | 9 | 36 | 0.3 | 0.31 |
| 25 | 34.5 | 10 | 36 | 0.3 | 0.39 |
| 32 | 43 | 12 | 36 | 0.3 | 0.55 |
| 40 | 53 | 10 | 48 | 0.4 | 0.75 |
| 50 | 65 | 12 | 48 | 0.4 | 0.95 |
| 65 | 81 | 14 | 48 | 0.4 | 1.3 |
| 80 | 102 | 14 | 72 | 0.4 | 1.6 |
| 100 | 124 | 16 | 72 | 0.4 | 1.9 |
| 125 | 156 | 12 | 96 | 0.5 | 2.8 |
| 150 | 186 | 15 | 96 | 0.5 | 3.9 |
| 200 | 244 | 18 | 96 | 0.5 | 5.6 |
| 250 | 297 | 18 | 112 | 0.5 | 6.5 |
| 300 | 353 | 18 | 144 | 0.5 | 7.5 |
| 350 | 403 | 18 | 148 | 0.5 | 8.5 |
| 400 | 453 | 18 | 160 | 0.5 | 10.5 |
Характеристики
1. Гофрированная труба без оплетки удлиняется при повышении давления выше определенного уровня. Чтобы ограничить это, рекомендуется минимум один наружный слой оплетки, предотвращающий продольное расширение гофрированной трубки и, таким образом, увеличивающий внутреннее давление трубки.
2. Наши оплетки также широко используются для покрытия гидравлических шлангов, резиновых шлангов, пластиковых шлангов и других областей применения.
3. Проволочная оплетка производится на современном уровне техники в домашних условиях. Доступны различные стандартные длины катушек и специальные длины по запросу.
4. Оплетка очень гибкая и следует за движением шланга. Отличная химическая стойкость, долговечность и коррозионная стойкость.
5. Нестандартные оплетки могут быть изготовлены по запросу.
6. Оплетка может поставляться свободно, оплетаться непосредственно на шланг или поставляться как часть шлангов в сборе.
