Количество: | |
---|---|
1-1 / 2"
Fustar
83071000

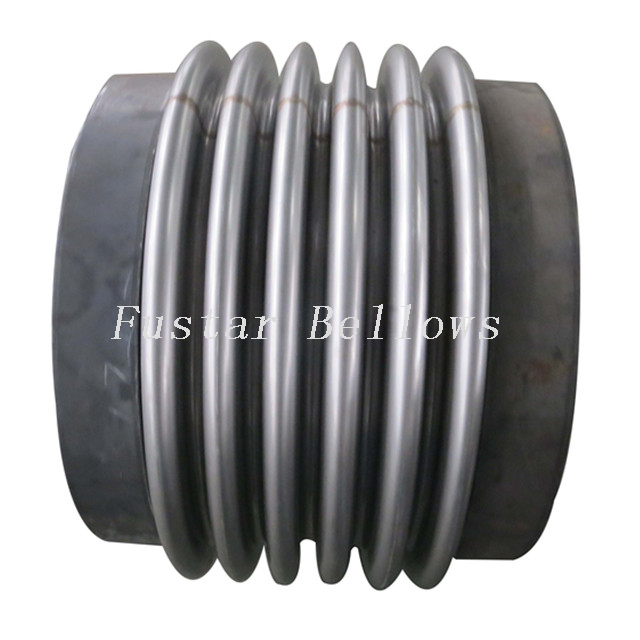

Осевой металлический универсальный компенсатор сильфонной сварки
Fustar Bellows Co, .Ltd является одним из ведущих производителей сильфонных компенсаторов, гибких металлических шлангов, сильфонов в Китае с 1995 года. Мы разрабатываем и производим компенсаторы (универсальные осевые компенсаторы) в соответствии со стандартами EJMA, ASME и GB / 12777-2008 и оптимизация дизайна. Расчетное давление для этого компенсатора является специфическим, который может быть настроен в случае особых требований.
Компенсаторы в основном изготавливаются с двумя типами соединений: фланцевое соединение и соединение сварочной трубы. Наша продукция - Осевые металлические сильфонные универсальные компенсаторы из нержавеющей стали SS316 широко применяются для производства промышленного оборудования. Он может отклоняться в любом направлении и требовать основных и направленных якорей. Обладая более чем 20-летним опытом проектирования и изготовления сильфонных компенсаторов в сочетании с нашими современными объектами на месте, мы можем предложить широкий ассортимент сильфонов, подходящих для любого применения и требований дизайна.

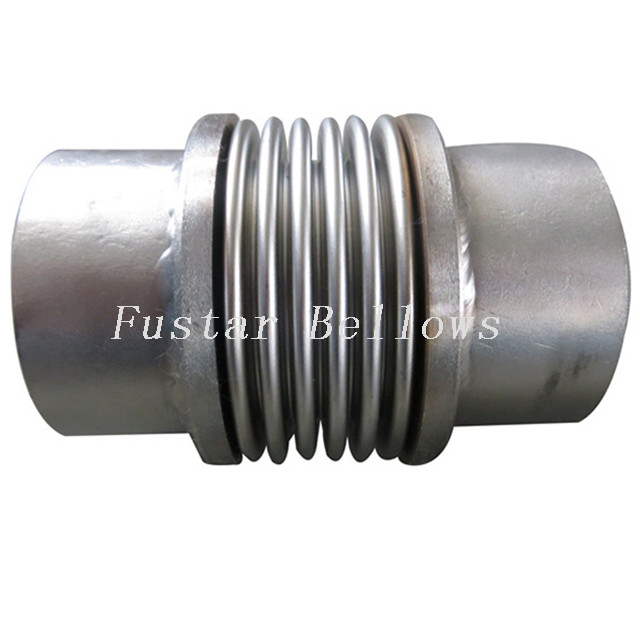

Сварное соединение
Сварная труба также является простым и экономичным типом соединения в проектных трубопроводах. Любая подобранная труба может быть сварена вместе с сильфоном, нанесенным на систему труб. Диаметр может начинаться с DN10 мм до DN10000 мм, а материал может быть из углеродистой стали и любой нержавеющей стали, включая AISI304, AISI321, AISI316, AISI316L,
Характеристики
• Поглощает небольшое количество осевых, боковых и угловых движений
• Отклонить в любом направлении
• Самый экономичный
• Надо руководствоваться
• Требуются основные и направленные якоря
Параметр Техники
Нормальный диаметр | длина | аксиальный движения | Осевая жесткость | Совместный размер D X S | радиальный Максимум. Размер D1 | За работой давление |
мм | мм | мм | Н / мм | мм | мм | Мпа |
100 | 320 ~ 390 | 20 ~ 33 | 417 ~ 208 | Ø108X4 | 310 | 0.25 ~ 2.5 |
150 | 340 ~ 400 | 21 ~ 30 | 456 ~ 285 | Ø159X4.5 | 370 | 0.25 ~ 2.5 |
200 | 350 ~ 400 | 32 ~ 49 | 480 ~ 320 | Ø219X6 | 445 | 0.25 ~ 2.5 |
250 | 420 ~ 490 | 32 ~ 49 | 930 ~ 620 | Ø273X8 | 500 | 0.25 ~ 2.5 |
300 | 470 ~ 560 | 36 ~ 54 | 1253 ~ 835 | Ø325X8 | 550 | 0.25 ~ 2.5 |
350 | 500 ~ 610 | 40 ~ 60 | 1265 ~ 843 | Ø377X8 | 620 | 0.25 ~ 2.5 |
400 | 510 ~ 620 | 40 ~ 60 | 1373 ~ 915 | Ø426X10 | 700 | 0.25 ~ 2.5 |
500 | 530 ~ 630 | 43 ~ 65 | 2452 ~ 1635 | Ø426X10 | 850 | 0.25 ~ 2.5 |
600 | 580 ~ 760 | 47 ~ 70 | 1740 ~ 1160 | Ø529X10 | 1000 | 0.25 ~ 2.5 |
700 | 470 ~ 790 | 24 ~ 71 | 5944 ~ 1982 | Ø630X10 | 1110 | 0.25 ~ 2.5 |
800 | 480 ~ 590 | 24 ~ 97 | 6365 ~ 1591 | Ø720X12 | 1265 | 0.25 ~ 2.5 |
900 | 550 ~ 1050 | 27 ~ 96 | 5150 ~ 1288 | Ø820X12 | 1350 | 0.25 ~ 2.5 |
1000 | 550 ~ 1050 | 28 ~ 125 | 10075 ~ 2519 | Ø1020X12 | 1450 | 0.25 ~ 2.5 |
*Oни»В соответствии с обычными размерами, основанными на давлении PN16 выше, мы можем проектировать и производить в соответствии с потребностями» Детально необходимые размеры и условия.
заявка
Наши осевые сильфонные компенсаторы широко применяются для изготовления промышленного оборудования и инженерных трубопроводных соединений аэрокосмической, морской, нефтехимической, нефтеперерабатывающей, электростанций, контроля температуры, информационной промышленности, отопления, чтобы эффективно обеспечивать высокие показатели безопасности транспортировки токсичных огнеопасные и взрывоопасные средства массовой информации в напорном трубопроводе, и, чтобы избежать загрязнения окружающей среды утечки вызывает загрязнение морской, небо, растения и другие загрязнения окружающей среды. Характеристики продукта: термостойкость, устойчивость к высокому давлению, устойчивость к коррозии, устойчивость к усталости, устойчивость к применению.
Осевой металлический универсальный компенсатор сильфонной сварки
Fustar Bellows Co, .Ltd является одним из ведущих производителей сильфонных компенсаторов, гибких металлических шлангов, сильфонов в Китае с 1995 года. Мы разрабатываем и производим компенсаторы (универсальные осевые компенсаторы) в соответствии со стандартами EJMA, ASME и GB / 12777-2008 и оптимизация дизайна. Расчетное давление для этого компенсатора является специфическим, который может быть настроен в случае особых требований.
Компенсаторы в основном изготавливаются с двумя типами соединений: фланцевое соединение и соединение сварочной трубы. Наша продукция - Осевые металлические сильфонные универсальные компенсаторы из нержавеющей стали SS316 широко применяются для производства промышленного оборудования. Он может отклоняться в любом направлении и требовать основных и направленных якорей. Обладая более чем 20-летним опытом проектирования и изготовления сильфонных компенсаторов в сочетании с нашими современными объектами на месте, мы можем предложить широкий ассортимент сильфонов, подходящих для любого применения и требований дизайна.
Сварное соединение
Сварная труба также является простым и экономичным типом соединения в проектных трубопроводах. Любая подобранная труба может быть сварена вместе с сильфоном, нанесенным на систему труб. Диаметр может начинаться с DN10 мм до DN10000 мм, а материал может быть из углеродистой стали и любой нержавеющей стали, включая AISI304, AISI321, AISI316, AISI316L,
Характеристики
• Поглощает небольшое количество осевых, боковых и угловых движений
• Отклонить в любом направлении
• Самый экономичный
• Надо руководствоваться
• Требуются основные и направленные якоря
Параметр Техники
Нормальный диаметр | длина | аксиальный движения | Осевая жесткость | Совместный размер D X S | радиальный Максимум. Размер D1 | За работой давление |
мм | мм | мм | Н / мм | мм | мм | Мпа |
100 | 320 ~ 390 | 20 ~ 33 | 417 ~ 208 | Ø108X4 | 310 | 0.25 ~ 2.5 |
150 | 340 ~ 400 | 21 ~ 30 | 456 ~ 285 | Ø159X4.5 | 370 | 0.25 ~ 2.5 |
200 | 350 ~ 400 | 32 ~ 49 | 480 ~ 320 | Ø219X6 | 445 | 0.25 ~ 2.5 |
250 | 420 ~ 490 | 32 ~ 49 | 930 ~ 620 | Ø273X8 | 500 | 0.25 ~ 2.5 |
300 | 470 ~ 560 | 36 ~ 54 | 1253 ~ 835 | Ø325X8 | 550 | 0.25 ~ 2.5 |
350 | 500 ~ 610 | 40 ~ 60 | 1265 ~ 843 | Ø377X8 | 620 | 0.25 ~ 2.5 |
400 | 510 ~ 620 | 40 ~ 60 | 1373 ~ 915 | Ø426X10 | 700 | 0.25 ~ 2.5 |
500 | 530 ~ 630 | 43 ~ 65 | 2452 ~ 1635 | Ø426X10 | 850 | 0.25 ~ 2.5 |
600 | 580 ~ 760 | 47 ~ 70 | 1740 ~ 1160 | Ø529X10 | 1000 | 0.25 ~ 2.5 |
700 | 470 ~ 790 | 24 ~ 71 | 5944 ~ 1982 | Ø630X10 | 1110 | 0.25 ~ 2.5 |
800 | 480 ~ 590 | 24 ~ 97 | 6365 ~ 1591 | Ø720X12 | 1265 | 0.25 ~ 2.5 |
900 | 550 ~ 1050 | 27 ~ 96 | 5150 ~ 1288 | Ø820X12 | 1350 | 0.25 ~ 2.5 |
1000 | 550 ~ 1050 | 28 ~ 125 | 10075 ~ 2519 | Ø1020X12 | 1450 | 0.25 ~ 2.5 |
*Oни»В соответствии с обычными размерами, основанными на давлении PN16 выше, мы можем проектировать и производить в соответствии с потребностями» Детально необходимые размеры и условия.
заявка
Наши осевые сильфонные компенсаторы широко применяются для изготовления промышленного оборудования и инженерных трубопроводных соединений аэрокосмической, морской, нефтехимической, нефтеперерабатывающей, электростанций, контроля температуры, информационной промышленности, отопления, чтобы эффективно обеспечивать высокие показатели безопасности транспортировки токсичных огнеопасные и взрывоопасные средства массовой информации в напорном трубопроводе, и, чтобы избежать загрязнения окружающей среды утечки вызывает загрязнение морской, небо, растения и другие загрязнения окружающей среды. Характеристики продукта: термостойкость, устойчивость к высокому давлению, устойчивость к коррозии, устойчивость к усталости, устойчивость к применению.
