Прямоугольный компенсатор с металлическим фланцем
Fustar имеет многолетний опыт в проектировании и производстве прямоугольного расширительного соединения с фланцами. Он в основном используется для транспортировки газа и пыли,смещение и амортизация. Оптимизированные параметры формы волны делают изделия компактными, обеспечивают большую компенсацию, малую жесткость и долгий срок службы. Этот прямоугольный компенсатор широко используется во многих отраслях промышленности, таких как энергетика, металлургия, нефтехимия, цемент и т. д.
Наша компания может производить прямоугольные гофрированные металлические компенсаторы по стандартам CE, EJMA и другим нестандартным, которые могут быть разработаны в соответствии с различными требованиями клиентов.
Спецификация
Диаметр: любой размер
Соединение: фланцевое
Материалы: нержавеющая сталь SS304, SS316L, SS321; Низколегированная сталь; Углеродистая сталь
Угловая структура: круглый угол CE, угловой с одним углом, двойной угловой, с камерой
Расчетное давление: 0,1 ± 0,25 МПа
Расчетная температура: - 20 ～ ～ 800 ℃
Стандарт производства: GB / T12777-2008
Параметр Техники
форма | Угловая форма | Ко. Код | Ко. Рост | Подача | Ко. No.s | дизайндавление | аксиальный движения | Всего длина |
мм | мм | N | Бар | мм | мм |
 Тип U
|
U Круглый Угол
| U1 | 80 | 60 | 1 | 1 | 20 | 400 |
2 | 40 | 500 |
3 | 60 | 600 |
4 | 80 | 700 |
U Уголок наклона
| U2 | 100 | 100 | 2 | 0.5 | 52 | 700 |
3 | 78 | 750 |
4 | 104 | 800 |
6 | 156 | 1000 |
CE Полная Высота |
CE круглый угол
| В | 216 | 86 | 1 | 0.5 | 48 | 500 |
2 | 72 | 306 |
3 | 96 | 392 |
4 | 195 | 528 |
CE Половина |
CE круглый угол | В | 108 | 59 | 2 | 0.5 | 24 | 180 |
3 | 48 | 239 |
4 | 72 | 298 |
6 | 96 | 378 |
* Это обычные размеры, основанные на давлении PN16 выше, мы можем конструировать и производить в соответствии с требованиями пользователя, необходимые размеры и условия. При заказе просьба указать тип волны.
Применение прямоугольных расширительных швов
Прямоугольные фланцевые компенсаторы применяются для выхлопной системы газотурбинного двигателя, соединительных деталей двигателя турбины или конденсатора, вентиляционного отверстия водонагревателя, вытяжных каналов сталелитейного завода, электростанции и цементных заводов для транспортировки газа или запыленного газа и поглощения движений и вибрации.

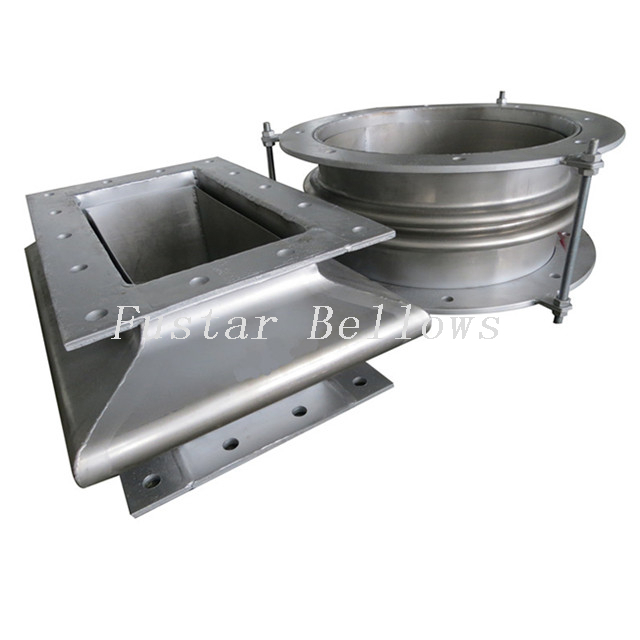

Галерея фланцевого прямоугольного компенсатора
Тип U
