Превосходный индивидуальный шланг с низким давлением
Сильфон из политетрафторэтилена (ПТФЭ) представляет собой инженерный фторполимер. Выдающаяся стойкость к химическим веществам является одним из основных свойств шланга ПТФЭ.
Широкий температурный диапазон -100180 до 180℃ делает этот извилистый материал из шланга ptfe пригодным для большинства жидкостей и условий окружающей среды в большинстве отраслей промышленности. Для всех типов сильфона из ptfe повышенные рабочие температуры требуют снижения максимально допустимого рабочего давления или давления разрыва. Всякий раз, когда наблюдается чрезмерное изгибание, вибрация, тепловые колебания или быстрые импульсы давления, следует проявлять дополнительную осторожность при снижении максимального рабочего давления.
Чрезвычайно низкий коэффициент трения обеспечивает антипригарную поверхность. Водопоглощение ПТФЭ незначительно и одобрено для использования в пищевой и фармацевтической промышленности.
Кроме того, извилистый шланг из ПТФЭ будет противостоять изгибу и вибрации без разрушения от усталости при изгибе. Сильфон из ПТФЭ химически инертен. Он не сломается и не ухудшится в процессе эксплуатации, а также имеет неограниченный срок годности, поскольку свойства не изменяются с возрастом или воздействием Погода. Устойчивый к низкому давлению PTFE шланг может использоваться в аэрокосмической, автомобильной, химической и промышленной областях.

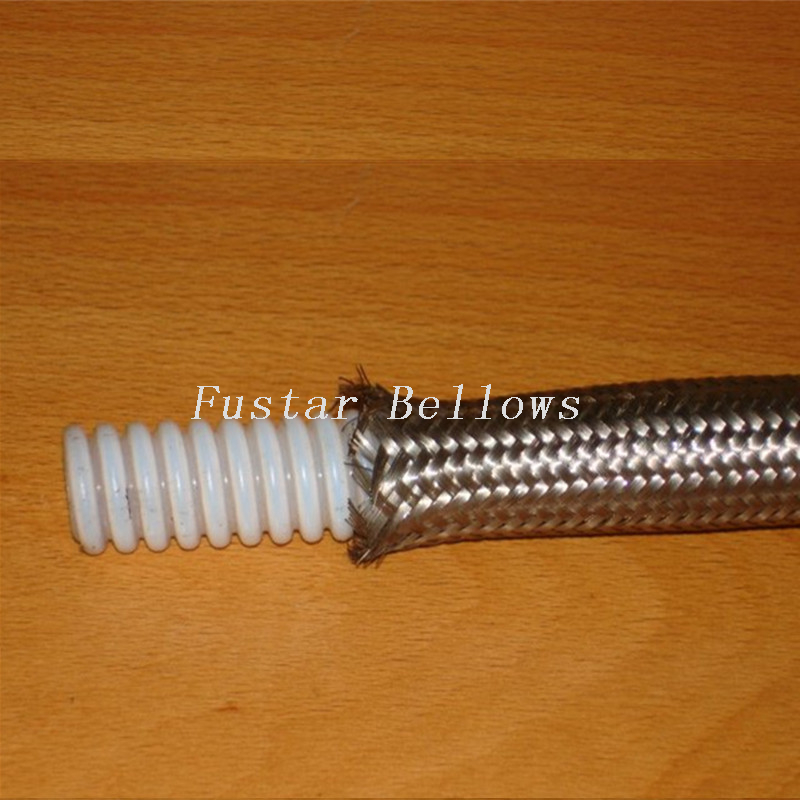

Fustar предлагает изогнутый PTFE сильфонный шланг в различных конфигурациях. Внутренний сердечник из PTFE шланга предлагается с гладкой внутренней резьбой,
гладкий внутренний с извилистым внешним, проводящим антистатическим и непроводящим девственным материалом. Оплетка из нержавеющей стали типа 304 или 316 является стандартным усилением с другими доступными специальными материалами.
Fustar может предложить альтернативные крышки из ПТФЭ для защиты от царапин и шланги с силиконовым покрытием для теплостойкости и огнестойкости. Материалы в качестве альтернативных оплеток включают в себя плетеный извилистый шланг из ПТФЭ и плетеный гладкоствольный шланг из ПТФЭ высокого давления.
Все заявленные значения давления разрыва являются статическими и измеряются на образцах при температуре окружающей среды, от которой регистрируются средние значения для создания соответствующих характеристик. Давление испытания или испытательное давление обычно вдвое превышают рабочее давление. Все значения давления разрыва консервативно рассчитаны для обеспечения высокого запаса прочности. % тестирует все сборки.
Параметр Техники
номинальный
Диаметр | Обычный сильфон из ПТФЭ | PTFE сильфон соплетка | PTFE сильфон с оплеткой и
армирование |
DN
(Мм) | давление
Мпа | провод
изгиб
радиус | Температура℃ | давление
Мпа | провод
изгиб
радиус | Температура℃ | давление
Мпа | провод
изгиб
радиус | Температура℃ |
| 15 | 0.65 | ≥5.0DN | -100 ℃
~ 150 ℃ + | 1.6 |
≥5.0DN |
-10℃
~ 180 ℃ + | 2.0 |
≥5.0DN |
- 5℃
~ 180 ℃ + |
| 20 | 0.62 | ≥5.0DN | 1.6 | 2.0 |
| 25 | 0.60 | ≥5.0DN | 1.6 | 2.0 |
| 32 | 0.50 | ≥5.0DN | 1.6 | 2.0 |
| 40 | 0.50 | ≥4.5DN | 1.6 |
-10℃
~ + 160 ℃ | 2.0 | - 5 ℃
~ + 170 ℃ |
| 50 | 0.50 | ≥4.5DN | 1.6 | 2.0 |
| 57 | 0.40 | ≥4.0DN | 1.6 | 2.0 |
| 65 | 0.30 | ≥4.0DN | 1.6 | 2.0 |
| 73 | 0.25 | ≥3.5DN | 1.6 | 2.0 |
| 80 | 0.23 | ≥3.5DN | -10 ℃
~ 120 ℃ + | 1.6 |
- 5℃
~ 150 ℃ + | 2.0 |
-5℃
~ 150 ℃ + |
| 89 | 0.20 | ≥3.5DN | 1.6 | 2.0 |
| 100 | 0.18 | ≥3.0DN | 1.2 | 1.5 |
| 114 | 0.12 | ≥3.0DN | 1.2 | 1.5 |
| 125 | 0.08 | ≥3.0DN | 1.0 | 1.5 |
| 150 | 0.07 | 5DN | - 0 ℃ | 1.0 | 6DN | - 0 ℃ | 1.2 | 6DN | - 0 ℃ |
| 200 | 0.05 | 5DN | + 80 ℃ | 0.8 | 6DN | + 80 ℃ | 1.0 | 6DN | + 80 ℃ |
Характеристики
1. Отличная химическая стойкость
2. Высокая и низкая термостойкость (от -100 ° C до 260 ° C)
3. Сопротивление высокому давлению
4. Анти-старение, долгая жизнь без проблем старения
5. Износостойкость, высокая смазка
6. Антикоррозийная, антипригарная, легко моется
7. Огнестойкость
8. Электрически изолированные
9. Отличная гибкость
Использование CПневматический сильфон Ptfe
Изогнутый PTFE сильфон общего назначения, спиральная самоочищающаяся спиральная конструкция. Применения включают подачу пищи, химическое дозирование, масло, гидравлику и очистку воды.
