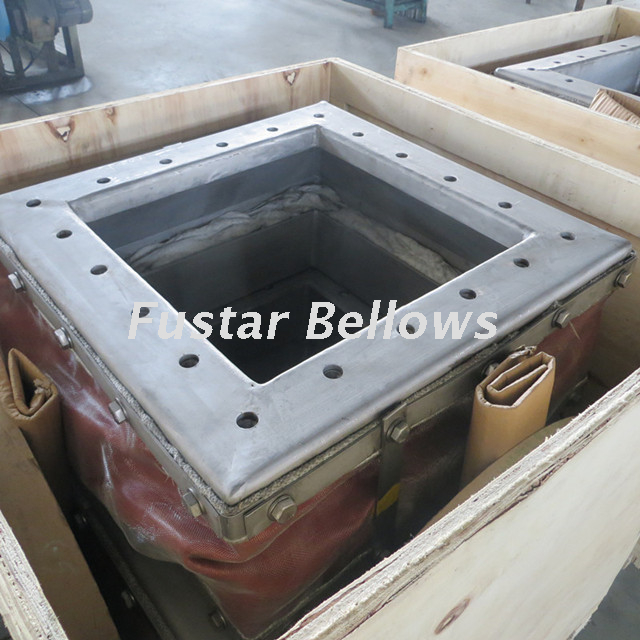

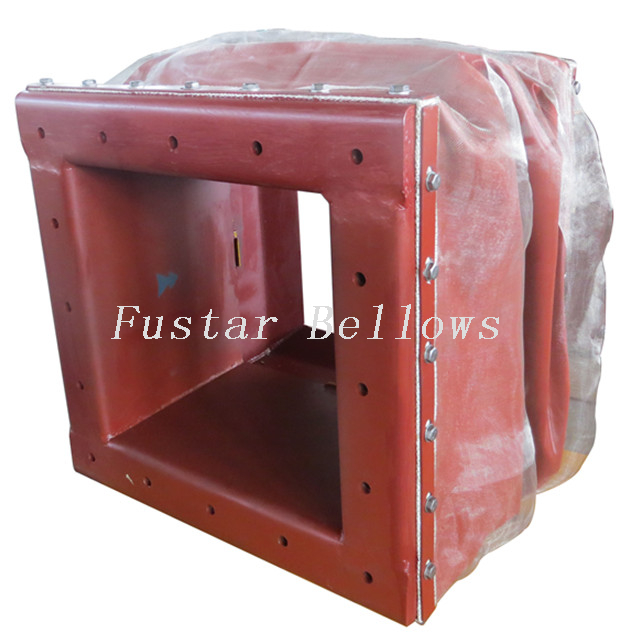

Прямоугольный компенсатор из ткани
Прямоугольный неметаллический компенсатор представляет собой гибкий компонент, состоящий из композитного неметаллического материала, двух труб (или фланцев), соединенных с соседним трубопроводом и изоляционных материалов. Он в основном используется для компенсации смещения, вызванного температурой, механической вибрацией и опускание фундамента в трубопроводах и системах оборудования, транспортирующих пыль, газ, дым, газ и другие газы под высоким давлением.спектр:≤0.05 МПа; температурный диапазон:тип низкой температуры ≤200 ° C, тип высокой температуры ≤ 800 ° C; Диапазон диаметров: Любые размеры.
|
|
Тканевые прямоугольные расширения расширения | Структурная диаграмма |
НЕТ | ПРЕДМЕТЫ | МАТЕРИАЛЫ |
НЕТ
| ПРЕДМЕТЫ | МАТЕРИАЛЫ |
1 | Долгосоединительная трубка | Углеродистая сталь | 7 | шпатлевка | Углеродистая сталь |
2 | Кольцевая пластина | Углеродистая сталь | 8 | Стальная проволока | SS304 |
3 & амп; 4 | Винт болт/орех | Углеродистая сталь | 9 | Внутренний рукав | SS304 / углеродистая сталь |
5 | набивка | Углеродистая сталь | 10 | Нажмите тарелка | Углеродистая сталь |
6 | астрагал | руббер композит | 11 | короткийсоединительная трубка | Углеродистая сталь |
Параметр Техники
Низкотемпературный прямоугольный тканевый компенсатор
Расчетное давление P = 0,049 МПа Расчетная температура T = 200℃
Площадь сечения трубопровода | аксиальный компенсация | эффективный Площадь | Фланец | Всего длина | Максимум. ширина |
m² | аксиальный | боковой | cm² | Рост | Размер | мм | мм |
0,8 < AXB ≤ 2,5 | 40 | 8 | (А + 20) (Ь + 20) | 100 | 28 | 400 | а + 400 |
80 | 11 | 500 |
120 | 15 | 600 |
2,5 < aXb ≤ 4.0 | 40 | 5 | (А + 20) (Ь + 20) | 100 | 28 | 400 | а + 400 |
80 | 8 | 500 |
120 | 11 | 600 |
4.0 < AXB ≤ 6,0 | 40 | 4 | (А + 30) (Ь + 30) | 100 | 36 | 500 | а + 500 |
80 | 6 | 600 |
120 | 8 | 700 |
6,0 < AXB ≤ 9,0 | 40 | 3 | (А + 30) (Ь + 30) | 100 | 36 | 500 | а + 500 |
80 | 4 | 600 |
120 | 5 | 700 |
Низкотемпературный прямоугольный тканевый компенсатор
Расчетное давление P = 0,049 МПа Расчетная температура T = 800℃
Площадь сечения трубопровода | аксиальный компенсация | эффективный Площадь | Фланец | Всего длина | Максимум. ширина |
m² | аксиальный | боковой | cm² | Рост | Размер | мм | мм |
0,8 < AXB ≤ 2,5 | 40 | 8 | (А + 40) (Ь + 40) | 100 | 28 | 400 | а + 600 |
80 | 10 | 500 |
120 | 12 | 600 |
2,5 < aXb ≤ 4.0 | 40 | 5 | (А + 40) (Ь + 40) | 100 | 28 | 400 | а + 600 |
80 | 8 | 500 |
120 | 10 | 600 |
4.0 < AXB ≤ 6,0 | 40 | 4 | (А + 50) (Ь + 50) | 100 | 36 | 500 | а + 700 |
80 | 6 | 600 |
120 | 8 | 700 |
6,0 < AXB ≤ 9,0 | 40 | 3 | (А + 50) (Ь + 50) | 100 | 36 | 500 | а + 700 |
80 | 4 | 600 |
120 | 5 | 700 |
Ткань Прямоугольное Расширение Совместное Применение
•Газотурбинный выхлопной трубопровод
• Система обессеривания
•Дымоход и вытяжная система для различных отраслей промышленности
• Угольный котел, котел с циркулирующим псевдоожиженным слоем и котел-утилизатор для дымохода
