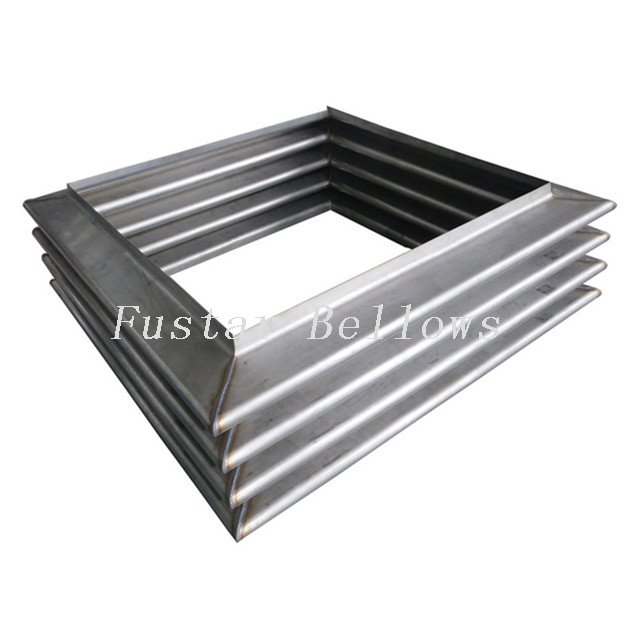

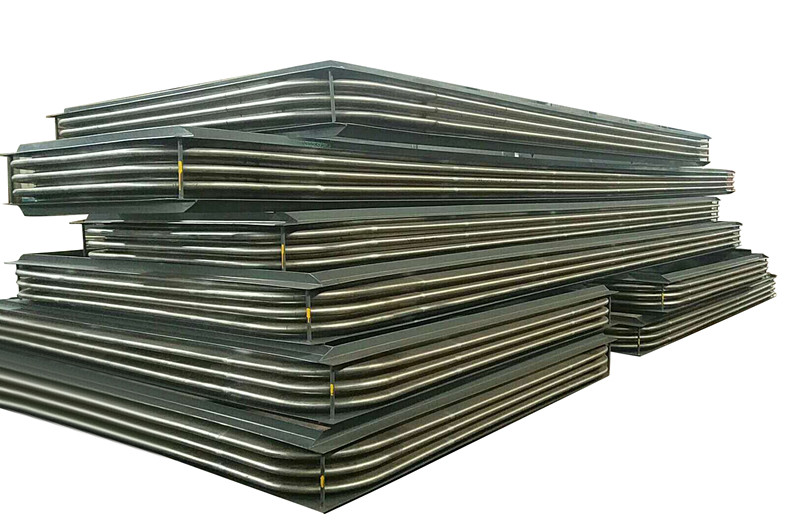

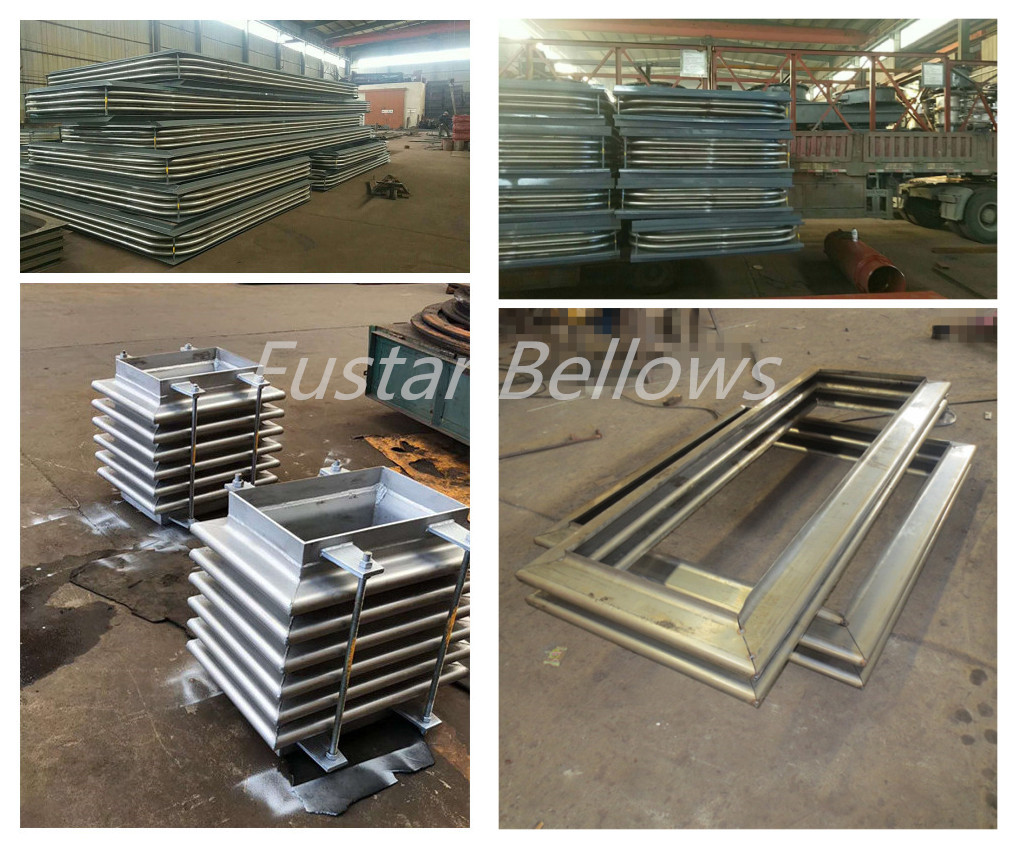

Наши сварные расширительные швы прямоугольного типа в основном используются в системах воздуховодов низкого давления, включая выхлопные системы газовых турбин, соединения турбины / конденсатора, разрыв котла, каналы дымовых газов, регенераторы, осадители. А металлические компенсаторы прямоугольного типа доступны с большим выбором опций, включая вкладыши, крышки, рулевые тяги, шарниры, внутреннюю набивку, точки продувки и слива.
Наша компания производит прямоугольные гофрированные металлические компенсаторы по стандартам CE, EJMA и другим нестандартным, которые могут быть разработаны в соответствии с различными требованиями клиентов.
|
|
Прямоугольный металлический компенсатор сварного типа | Рисование |
НЕТ | ПРЕДМЕТЫ | МАТЕРИАЛЫ | Замечание |
1 | Соединительная рама | Углеродистая сталь | ----------- |
2 | рев | SS304 / SS316L / SS321 | Кольцевая гофра |
3 | Внешний рукав | SS304 / углеродистая сталь | ----------- |
4 | Внутренний рукав | SS304 / углеродистая сталь | ----------- |
Параметр Техники
форма | Угловая форма | Ко. Код | Ко. Рост | Подача | Ко. No.s | дизайн давление | аксиальный движения | Всего длина |
мм | мм | N | Бар | мм | мм |
Тип U |
U Круглый Угол
| U1 | 80 | 60 | 1 | 1 | 20 | 400 |
2 | 40 | 500 |
3 | 60 | 600 |
4 | 80 | 700 |
U Уголок наклона | U2 | 100 | 100 | 2 | 0.5 | 52 | 700 |
3 | 78 | 750 |
4 | 104 | 800 |
6 | 156 | 1000 |
CE Полная Высота |
CE круглый угол | В | 216 | 86 | 1 | 0.5 | 48 | 500 |
2 | 72 | 306 |
3 | 96 | 392 |
4 | 195 | 528 |
CE Половина |
CE круглый угол | В | 108 | 59 | 2 | 0.5 | 24 | 180 |
3 | 48 | 239 |
4 | 72 | 298 |
6 | 96 | 378 |
* Oни»В соответствии с обычными размерами, основанными на давлении PN16 выше, мы можем проектировать и производить в соответствии с потребностями» Детально необходимые размеры и условия. При заказе просьба указать тип волны.
