Количество: | |
---|---|
1/4 "до 32"
Fustar
83071000
О Фустар
Размер 1/4 & quot; до 32 & quot; гибкие металлические шланги широко используются в таких системах, как вода, пар, горячее масло и газ, благодаря своей устойчивости к давлению и превосходной гибкости:
• Поглощать тепло или вызванное давлением расширение системы трубопроводов.
• исправить проблему смещения
• Обеспечить гибкость в ручных операциях
• Чтобы компенсировать регулярное или постоянное движение
• для поглощения вибрации и шума
Типичная конструкция металлического гибкого металлического шланга SS316L
Металлическая гибкая трубка SS316L обычно состоит из трех частей: гибкой трубы, оплетки и концевых фитингов, таких как фланцы ANSI 150 фунтов, штуцеры, ниппели, патрубки
Гибкий шланг
Металлическая фланцевая гибкая металлическая шланговая труба SS316L AISI150lbs, изготовленная из тонкостенной трубы из нержавеющей стали, обладает хорошей гибкостью, высокой прочностью, термостойкостью и защитой от давления. Существует два типа гибких шланговых труб - спиральная трубка и кольцевая шланговая труба. Трубка гибкого шланга спирального типа представляет собой спирально гофрированный шланг и обычно используется в среднем и низком давлении. Трубка гибкого шланга кольцевого типа имеет кольцевое гофрирование, поэтому она не склонна к перекручиванию при растяжении и сжатии. Следовательно, он подходит для применения в условиях высокого давления.
оплетка
Гибкая проволочная оболочка, окружающая фланцевую гибкую трубку для шланга, которая предотвращает удлинение шланга из-за внутреннего давления. Боист состоит из ряда проводов, намотанных по спирали вокруг шланга, в то же время проходящих под и над друг другом в плетении из корзины. ,
Фитинг концевой
Доступен широкий ассортимент концевых фитингов. Концевые фитинги могут иметь наружную или внутреннюю резьбу. В дополнение к обычным ANSI, JIS, DIN, фланцам BS, штуцерам, ниппелям, специальным конструкциям или нестандартным соединителям. Способ крепления: сварка, пайка, Пайка серебряная или механическая, определяется соответствующим типом шланга, сплавом и температурой. Свяжитесь с Fustar для получения информации по индивидуальному монтажу.
Движение SS316L Металлический AISI150lbs фиксированной гибкой металлической трубы шланга
Смещение движения
Этот тип движения возникает, когда один конец металлической шланговой трубы отклоняется в плоскости, перпендикулярной ее продольной оси, при этом концы остаются параллельными. При применении смещенного движения смещение никогда не должно превышать 25 процентов радиуса изгиба центральной линии "R".

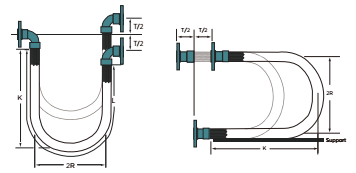

Вертикальное движение
вертикальный Движение происходит, когда центральная линия гибкого трубного узла изогнута по дуге окружности и движется в вертикальном направлении.
Горизонтальное движение
Горизонтальное движение происходит, когда центральная линия шланга в сборе изогнута по дуге окружности и движется в горизонтальном направлении.
Угловое движение
Угловое движение происходит, когда один конец гибкого трубопровода в сборе отклоняется простым изгибом, причем концы не остаются параллельными.
Осевое движение
Осевое движение означает изменение размеров металлической гибкой шланговой трубки вдоль ее продольной оси. Шланговый шланг с трубкой или спирально гофрированный шланг не должен подвергаться осевому движению. Этот режим движения ограничен только неоплетенным гофрированным шлангом и поддерживается подвижными петлями.
О Фустар
Размер 1/4 & quot; до 32 & quot; гибкие металлические шланги широко используются в таких системах, как вода, пар, горячее масло и газ, благодаря своей устойчивости к давлению и превосходной гибкости:
• Поглощать тепло или вызванное давлением расширение системы трубопроводов.
• исправить проблему смещения
• Обеспечить гибкость в ручных операциях
• Чтобы компенсировать регулярное или постоянное движение
• для поглощения вибрации и шума
Типичная конструкция металлического гибкого металлического шланга SS316L
Металлическая гибкая трубка SS316L обычно состоит из трех частей: гибкой трубы, оплетки и концевых фитингов, таких как фланцы ANSI 150 фунтов, штуцеры, ниппели, патрубки
Гибкий шланг
Металлическая фланцевая гибкая металлическая шланговая труба SS316L AISI150lbs, изготовленная из тонкостенной трубы из нержавеющей стали, обладает хорошей гибкостью, высокой прочностью, термостойкостью и защитой от давления. Существует два типа гибких шланговых труб - спиральная трубка и кольцевая шланговая труба. Трубка гибкого шланга спирального типа представляет собой спирально гофрированный шланг и обычно используется в среднем и низком давлении. Трубка гибкого шланга кольцевого типа имеет кольцевое гофрирование, поэтому она не склонна к перекручиванию при растяжении и сжатии. Следовательно, он подходит для применения в условиях высокого давления.
оплетка
Гибкая проволочная оболочка, окружающая фланцевую гибкую трубку для шланга, которая предотвращает удлинение шланга из-за внутреннего давления. Боист состоит из ряда проводов, намотанных по спирали вокруг шланга, в то же время проходящих под и над друг другом в плетении из корзины. ,
Фитинг концевой
Доступен широкий ассортимент концевых фитингов. Концевые фитинги могут иметь наружную или внутреннюю резьбу. В дополнение к обычным ANSI, JIS, DIN, фланцам BS, штуцерам, ниппелям, специальным конструкциям или нестандартным соединителям. Способ крепления: сварка, пайка, Пайка серебряная или механическая, определяется соответствующим типом шланга, сплавом и температурой. Свяжитесь с Fustar для получения информации по индивидуальному монтажу.
Движение SS316L Металлический AISI150lbs фиксированной гибкой металлической трубы шланга
Смещение движения
Этот тип движения возникает, когда один конец металлической шланговой трубы отклоняется в плоскости, перпендикулярной ее продольной оси, при этом концы остаются параллельными. При применении смещенного движения смещение никогда не должно превышать 25 процентов радиуса изгиба центральной линии "R".
Вертикальное движение
вертикальный Движение происходит, когда центральная линия гибкого трубного узла изогнута по дуге окружности и движется в вертикальном направлении.
Горизонтальное движение
Горизонтальное движение происходит, когда центральная линия шланга в сборе изогнута по дуге окружности и движется в горизонтальном направлении.
Угловое движение
Угловое движение происходит, когда один конец гибкого трубопровода в сборе отклоняется простым изгибом, причем концы не остаются параллельными.
Осевое движение
Осевое движение означает изменение размеров металлической гибкой шланговой трубки вдоль ее продольной оси. Шланговый шланг с трубкой или спирально гофрированный шланг не должен подвергаться осевому движению. Этот режим движения ограничен только неоплетенным гофрированным шлангом и поддерживается подвижными петлями.
