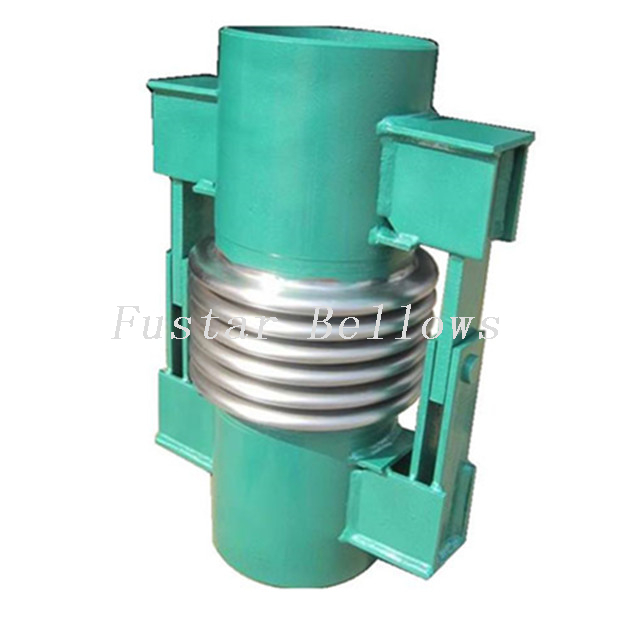

Угловой шарнирный компенсатор
Этот угловой шарнирный компенсатор состоит из сварной трубы, сильфона и пары шарниров, соединенных со сварной трубой. Он может поглощать угловое смещение только одной плоскости. Его следует использовать в сочетании с двумя или тремя угловыми компенсаторами во время абсорбционного смещения. Угловойшарнирный компенсатор обладает способностью выдерживать тягу от внутреннего давления.
|
|
Угловые шарнирные расширения | Структурная диаграмма |
НЕТ | ПРЕДМЕТЫ | МАТЕРИАЛЫ |
НЕТ
| ПРЕДМЕТЫ | МАТЕРИАЛЫ |
1 | Соединительная трубка | Углеродистая сталь | 6 | рев | SS304 / SS316L / SS321 |
2 | Riser | Углеродистая сталь | 7 | Основная тяговая пластина | Углеродистая сталь |
3 | Тяговая пластина | Углеродистая сталь | 8 | Внутренний рукав | SS304 / углеродистая сталь |
4 | Pin ролл | Углеродистая сталь | 9/10 | Ушная пластина/орех | Углеродистая сталь |
5 | Кольцо щита | Углеродистая сталь | 11 | шпилька | Углеродистая сталь |
Параметр Техники
Нормальный диаметр | длина | Угловое смещение | угловатый неподвижность | Совместный размер D X S | Радиальная Макс. Размер D1 | Рабочее давление |
мм | мм | мм | Н / мм | мм | мм | Мпа |
100 | 540 | ± 69 ~ 12 | 12 | Ø108X4 | 250 ~ 410 | 0.25 ~ 2.5 |
150 | 720 | ± 4 ~ 12 | 61 | Ø159X4.5 | 330 ~ 460 | 0.25 ~ 2.5 |
200 | 760 | ± 8 ~ 12 | 83 | Ø219X6 | 400 ~ 560 | 0.25 ~ 2.5 |
250 | 820 | ± 7,8 ~ 12 | 131 | Ø273X8 | 480 ~ 710 | 0.25 ~ 2.5 |
300 | 900 | ± 7,5 ~ 12 | 244 | Ø325X8 | 540 ~ 810 | 0.25 ~ 2.5 |
350 | 1030 | ± 7,5 ~ 12 | 310 | Ø377X8 | 451 ~ 900 | 0.25 ~ 2.5 |
400 | 1030 | ± 6,9 ~ 11 | 406 | Ø426X10 | 660 ~ 980 | 0.25 ~ 2.5 |
500 | 1100 | ± 4,5 ~ 9 | 939 | Ø529X10 | 800 ~ 1280 | 0.25 ~ 2.5 |
600 | 1260 | ± 4,5 ~ 8 | 2072 | Ø630X10 | 930 ~ 1350 | 0.25 ~ 2.5 |
700 | 1260 | ± 3,9 ~ 6 | 3108 | Ø720X12 | 1030 ~ 1400 | 0.25 ~ 2.5 |
800 | 1260 | ± 3,6 ~ 6 | 3863 | Ø820X12 | 1130 ~ 1500 | 0.25 ~ 2.5 |
900 | 1340 | ± 3,6 ~ 6 | 4040 | Ø920X12 | 1250 ~ 1730 | 0.25 ~ 2.5 |
1000 | 1000 | ± 2,4 ~ 6 | 12705 | Ø1020X12 | 1370 ~ 2000 | 0.25 ~ 2.5 |
1100 | 1280 | ± 2,4 ~ 6 | 14292 | Ø1120X12 | 1510 ~ 2200 | 0.25 ~ 2.5 |
1200 | 1520 | ± 3 ~ 6 | 11936 | Ø1220X12 | 1620 ~ 2400 | 0.25 ~ 2.5 |
* They»По сравнению с обычными размерами выше, мы можем проектировать и производить в соответствии с пользователями» Детально необходимые размеры и условия.
Варианты конструкции углового шарнирного соединения
·50 мм - 3000 мм CN включительно
·Длина, чтобы удовлетворить
·Многократно извилистые мембраны
·Сильфонная технология Компенсаторы из нержавеющей стали могут поставляться с фланцевыми, сварными или щелевыми наконечниками в соответствии с требованиями наших клиентов
·Комбинации материалов могут включать нержавеющие стали, углеродистые стали и высоколегированные
· Внутренний поток рукава и вкладыши
· Фиксированные или поворотные фланцы
· Внешние защитные кожухи
·Специальные фланцевые покрытия
·Неразрушающий контроль
