Существует четыре основных движения, таких как осевое, боковое, угловое и крутильное, которые могут быть применены к сильфонному компенсатору. Мы представляем вам следующие четыре типа движений:

1. Осевое движение (+/- мм)

Осевое движение - это изменение размерной длины сильфона от его свободной длины в направлении, параллельном его продольной оси. Сжатие всегда выражается как отрицательное (-), а расширение - как положительное (+). Единицы для осевой скорости пружины отображаются в Н / мм.

2. Угловое движение (+/- градусы)

Угловое движение - это смещение вращения продольной оси сильфона к точке вращения. Свертки в самой внутренней точке находятся в сжатии (-), а наиболее удаленные - в расширении (+). Угловая способность сильфона чаще всего используется со вторым сильфоном.

Единицы для угловых скоростей пружины отображаются в Нм / град.

3. Боковое движение (+/- мм)

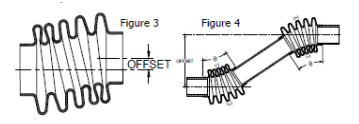

Боковое движение - это относительное смещение одного конца сильфона к другому концу в направлении, перпендикулярном его продольной оси (сдвигу). Боковое движение может быть наложено на один сильфон, как показано ниже, но в ограниченной степени. Лучшее решение включить два сильфона в универсальное расположение, как показано на рисунке. Это приводит к большим перемещениям смещения и намного меньшим силам смещения.

Единицы измерения боковой пружины указаны в Н / мм.

4. Торсионное движение (+/- градусов)

Крутильное движение - это вращение вокруг оси через центр сильфона (скручивание). Кручение дестабилизирует растягивающийся сустав, уменьшая его способность сдерживать давление и поглощать движение. Если в системе трубопроводов присутствует кручение, для борьбы с кручением рекомендуется использовать петли, петли с прорезями или карданы.
