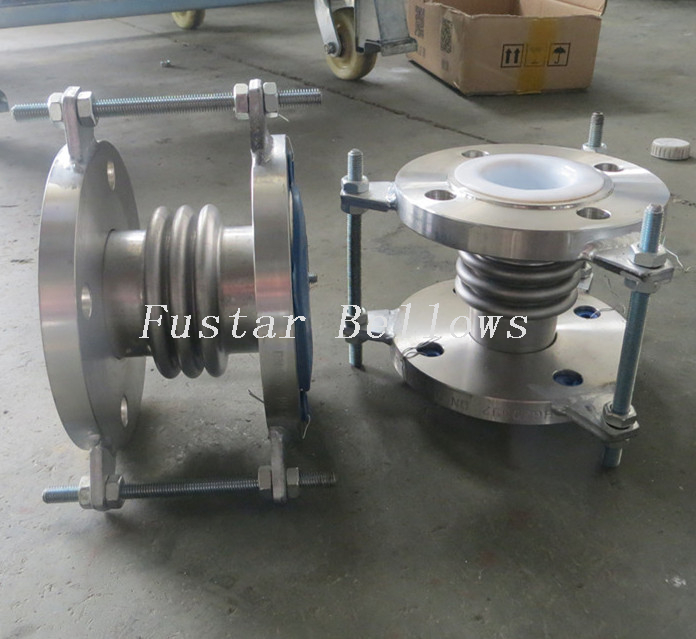

Сталь лайнер PTFE расширение соединения
Сталь лайнер PTFE расширение соединения | Структурная диаграмма |
Наружный корпус из нержавеющей стали, металлический сильфон, внутренний PTFE. Он может быть стойким к различным концентрациям кислоты, щелочи, соли и давления медведя компенсатора из нержавеющей стали, не боится столкновений и так далее. Маркетинг для DN25 ~ 2000MM, непрерывная усталостная долговечность достигает 5000 раз. Номинальное давление :. PN0.6Mpa, PN1.0Mpa, PN1.6Mpa. Работают температура: ≤200 ℃. Мы производим аналогичные продукты лайк:стальные компенсаторы, компенсатор трубы из нержавеющей стали, металлические компенсаторы из нержавеющей стали, ПТФЭ шланг из нержавеющей стали, Подкладка из нержавеющей стали, металлический сильфонный компенсатор, компенсатор из нержавеющей стали, сильфон из углеродистой стали, PTFE облицованный компенсатор, PTF сильфонный компенсатор
Параметр Техники
спекуляция DN мм | Три волны максимума компенсировать способность | Разрешить наибольшую рабочую силу | 3 волны длина L мм | Размер соединительного фланца | ||||||||
аксиальный △Икс мм | поперечный △Мм мм | угловатый △θ | Внутреннее давление | отрицательный давление | PN0.6Mpa | PN1.0Mpa | ||||||
02-1 | 02-2 | TF02-1 | TF02-2 | кПа | К | п-М | К | п-М | ||||
25 | 12 | 8 | 10 | 20 | 0.6 | 0.7 | 57 | 65 | 75 | 4-М10 | 85 | 4-М12 |
32 | 14 | 12 | 16 | 20 | 0.6 | 0.7 | 52 | 70 | 90 | 4-М12 | 100 | 4-М16 |
40 | 17 | 14 | 18 | 20 | 0.55 | 0.6 | 47 | 75 | 100 | 4-М12 | 110 | 4-М16 |
50 | 20 | 17 | 22 | 20 | 0.55 | 0.6 | 43 | 82 | 110 | 4-М12 | 125 | 4-М16 |
65 | 22 | 20 | 26 | 20 | 0.55 | 0.6 | 38 | 88 | 130 | 4-М12 | 145 | 4-М16 |
80 | 24 | 24 | 32 | 20 | 0.5 | 0.6 | 33 | 92 | 150 | 4-М16 | 160 | 8-М16 |
100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 4-М16 | 180 | 8-М16 |
124 | 29 | 25 | 33 | 20 | 0.4 | 0.5 | 24 | 105 | 200 | 8-М16 | 210 | 8-М16 |
150 | 32 | 20 | 26 | 20 | 0.4 | 0.5 | 18 | 115 | 225 | 8-М16 | 240 | 8-M20 |
200 | 40 | 20 | 26 | 20 | 0.35 | 0.4 | 17 | 125 | 280 | 8-М16 | 295 | 8-M20 |
250 | 42 | 20 | 27 | 15 | 0.3 | 0.35 | 14 | 135 | 335 | 12-М16 | 350 | 12-M20 |
300 | 44 | 20 | 27 | 15 | 0.3 | 0.35 | 13 | 145 | 395 | 12-M20 | 400 | 12-M20 |
350 | 46 | 20 | 27 | 15 | 0.2 | 0.25 | 13 | 150 | 445 | 12-M20 | 460 | |
400 | 46 | 20 | 27 | 15 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-М22 |
450 | 48 | 12 | 16 | 15 | 0.1 | 0.1 | 11 | 180 | 550 | 16-M20 | 565 | 20-М22 |
500 | 48 | 12 | 16 | 15 | 0.08 | 0.1 | 11 | 200 | 600 | 20-М24 | 620 | 20-М27 |
600 | 49 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 220 | 705 | 24-М24 | 725 | 20-М27 |
700 | 50 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 240 | 810 | 24-М27 | ---- | ------ |
800 | 50 | 10 | 13 | 15 | 0.05 | 0.06 | 10 | 260 | 920 | 24-М27 | ---- | ------ |
900 | 50 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 280 | 1020 | 24-М27 | ---- | ------ |
1000 | 52 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 300 | 1120 | 28-M27 | ---- | ------ |
1200 | 52 | 8 | 10 | 15 | 0.03 | 0.035 | 7 | 320 | ---- | ------ | ---- | ------ |
1400 | 54 | 8 | 10 | 15 | 0.02 | 0.025 | 7 | 340 | ---- | ------ | ---- | ------ |
1600 | 54 | 8 | 10 | 15 | 0.01 | 0.01 | 7 | 360 | ---- | ------ | ---- | ------ |
Характеристики
Не стареющие свойства
ПТФЭ обладает полной устойчивостью к старению и влагопоглощению и не подвержен влиянию атмосферных воздействий - долговечные резиновые и пластиковые шланги, которые более жесткие и тяжелые, а зачастую и более дорогостоящие, которые разлагаются в результате химического воздействия, температуры и погоды.
Альтернативные проекты
Полный набор альтернативных опций доступен либо в стандартной комплектации, либо для каждого отдельного применения.
PTFE выстроились фитинги
Облицовка внутри, проходя извилистую трубку через концевые фитинги и расширяясь над поверхностями уплотнения, создавая непрерывный, бесступенчатый поток среды. Идеально подходит для гигиенических, не загрязняющих окружающую среду приложений. Эта конструкция исключает коррозию стандартных безнапорных концевых фитингов сильными коррозийными средами.
Универсальные использования
Во всех аспектах промышленностиWuxing может решить проблему использования шлангов в самых разных областях, обеспечивая ответы на множество проблем с переносом жидкости.
Диапазон температур
От -100 до +200℃ в зависимости от сорта, давления и применения.
Не загрязняющий
ПТФЭ передает по вкусу, цвету или загрязнению в среду, соответствующую всем пищевым, молочным и фармацевтическим критериям.
Усталость Устойчивость
Wuxing очень гибкий, с жесткими, изгибными радиусами изгиба, означает более короткий шланг, чтобы выдерживать сильные изгибы, чем другие шланги, делаяWuxing экономически эффективным. По сравнению с металлическим шлангом так часто подвержены гибкой усталости, растрескиванию и хлориду под воздействием коррозии в паре и других прикладных проблем. Даминг не страдает от этих симптомов.
Приложения включают в себя
Химические Кислоты Ядерные
Краска Морская Растворители
Фармацевтика Пивоваренные заводы Нефтехимия
Пищевые Металлургические заводы Текстильs
Паровая целлюлозно-бумажная автомобильная
Танкер Шланги Крашение Пластика
Битумная и битумная косметика Rubber Process
Питьевая вода Медицинские биохимикаты
Сталь лайнер PTFE расширение соединения
Сталь лайнер PTFE расширение соединения | Структурная диаграмма |
Наружный корпус из нержавеющей стали, металлический сильфон, внутренний PTFE. Он может быть стойким к различным концентрациям кислоты, щелочи, соли и давления медведя компенсатора из нержавеющей стали, не боится столкновений и так далее. Маркетинг для DN25 ~ 2000MM, непрерывная усталостная долговечность достигает 5000 раз. Номинальное давление :. PN0.6Mpa, PN1.0Mpa, PN1.6Mpa. Работают температура: ≤200 ℃. Мы производим аналогичные продукты лайк:стальные компенсаторы, компенсатор трубы из нержавеющей стали, металлические компенсаторы из нержавеющей стали, ПТФЭ шланг из нержавеющей стали, Подкладка из нержавеющей стали, металлический сильфонный компенсатор, компенсатор из нержавеющей стали, сильфон из углеродистой стали, PTFE облицованный компенсатор, PTF сильфонный компенсатор
Параметр Техники
спекуляция DN мм | Три волны максимума компенсировать способность | Разрешить наибольшую рабочую силу | 3 волны длина L мм | Размер соединительного фланца | ||||||||
аксиальный △Икс мм | поперечный △Мм мм | угловатый △θ | Внутреннее давление | отрицательный давление | PN0.6Mpa | PN1.0Mpa | ||||||
02-1 | 02-2 | TF02-1 | TF02-2 | кПа | К | п-М | К | п-М | ||||
25 | 12 | 8 | 10 | 20 | 0.6 | 0.7 | 57 | 65 | 75 | 4-М10 | 85 | 4-М12 |
32 | 14 | 12 | 16 | 20 | 0.6 | 0.7 | 52 | 70 | 90 | 4-М12 | 100 | 4-М16 |
40 | 17 | 14 | 18 | 20 | 0.55 | 0.6 | 47 | 75 | 100 | 4-М12 | 110 | 4-М16 |
50 | 20 | 17 | 22 | 20 | 0.55 | 0.6 | 43 | 82 | 110 | 4-М12 | 125 | 4-М16 |
65 | 22 | 20 | 26 | 20 | 0.55 | 0.6 | 38 | 88 | 130 | 4-М12 | 145 | 4-М16 |
80 | 24 | 24 | 32 | 20 | 0.5 | 0.6 | 33 | 92 | 150 | 4-М16 | 160 | 8-М16 |
100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 4-М16 | 180 | 8-М16 |
124 | 29 | 25 | 33 | 20 | 0.4 | 0.5 | 24 | 105 | 200 | 8-М16 | 210 | 8-М16 |
150 | 32 | 20 | 26 | 20 | 0.4 | 0.5 | 18 | 115 | 225 | 8-М16 | 240 | 8-M20 |
200 | 40 | 20 | 26 | 20 | 0.35 | 0.4 | 17 | 125 | 280 | 8-М16 | 295 | 8-M20 |
250 | 42 | 20 | 27 | 15 | 0.3 | 0.35 | 14 | 135 | 335 | 12-М16 | 350 | 12-M20 |
300 | 44 | 20 | 27 | 15 | 0.3 | 0.35 | 13 | 145 | 395 | 12-M20 | 400 | 12-M20 |
350 | 46 | 20 | 27 | 15 | 0.2 | 0.25 | 13 | 150 | 445 | 12-M20 | 460 | |
400 | 46 | 20 | 27 | 15 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-М22 |
450 | 48 | 12 | 16 | 15 | 0.1 | 0.1 | 11 | 180 | 550 | 16-M20 | 565 | 20-М22 |
500 | 48 | 12 | 16 | 15 | 0.08 | 0.1 | 11 | 200 | 600 | 20-М24 | 620 | 20-М27 |
600 | 49 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 220 | 705 | 24-М24 | 725 | 20-М27 |
700 | 50 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 240 | 810 | 24-М27 | ---- | ------ |
800 | 50 | 10 | 13 | 15 | 0.05 | 0.06 | 10 | 260 | 920 | 24-М27 | ---- | ------ |
900 | 50 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 280 | 1020 | 24-М27 | ---- | ------ |
1000 | 52 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 300 | 1120 | 28-M27 | ---- | ------ |
1200 | 52 | 8 | 10 | 15 | 0.03 | 0.035 | 7 | 320 | ---- | ------ | ---- | ------ |
1400 | 54 | 8 | 10 | 15 | 0.02 | 0.025 | 7 | 340 | ---- | ------ | ---- | ------ |
1600 | 54 | 8 | 10 | 15 | 0.01 | 0.01 | 7 | 360 | ---- | ------ | ---- | ------ |
Характеристики
Не стареющие свойства
ПТФЭ обладает полной устойчивостью к старению и влагопоглощению и не подвержен влиянию атмосферных воздействий - долговечные резиновые и пластиковые шланги, которые более жесткие и тяжелые, а зачастую и более дорогостоящие, которые разлагаются в результате химического воздействия, температуры и погоды.
Альтернативные проекты
Полный набор альтернативных опций доступен либо в стандартной комплектации, либо для каждого отдельного применения.
PTFE выстроились фитинги
Облицовка внутри, проходя извилистую трубку через концевые фитинги и расширяясь над поверхностями уплотнения, создавая непрерывный, бесступенчатый поток среды. Идеально подходит для гигиенических, не загрязняющих окружающую среду приложений. Эта конструкция исключает коррозию стандартных безнапорных концевых фитингов сильными коррозийными средами.
Универсальные использования
Во всех аспектах промышленностиWuxing может решить проблему использования шлангов в самых разных областях, обеспечивая ответы на множество проблем с переносом жидкости.
Диапазон температур
От -100 до +200℃ в зависимости от сорта, давления и применения.
Не загрязняющий
ПТФЭ передает по вкусу, цвету или загрязнению в среду, соответствующую всем пищевым, молочным и фармацевтическим критериям.
Усталость Устойчивость
Wuxing очень гибкий, с жесткими, изгибными радиусами изгиба, означает более короткий шланг, чтобы выдерживать сильные изгибы, чем другие шланги, делаяWuxing экономически эффективным. По сравнению с металлическим шлангом так часто подвержены гибкой усталости, растрескиванию и хлориду под воздействием коррозии в паре и других прикладных проблем. Даминг не страдает от этих симптомов.
Приложения включают в себя
Химические Кислоты Ядерные
Краска Морская Растворители
Фармацевтика Пивоваренные заводы Нефтехимия
Пищевые Металлургические заводы Текстильs
Паровая целлюлозно-бумажная автомобильная
Танкер Шланги Крашение Пластика
Битумная и битумная косметика Rubber Process
Питьевая вода Медицинские биохимикаты
