Универсальный компенсатор

Универсальные суставы расширения

         ФуштарУниверсальный компенсатор состоит из одного сильфона или двух сильфонов, разделенных сварной секцией трубы или катушкой. Основная функция состоит в том, чтобы иметь блок, который будет принимать большое количество бокового отклонения. Величина бокового отклонения, которое они могут принять, является функцией величины угла наклона каждого сильфона может поглощать и расстояние между сильфоном. Для данного сильфонного элемента величина бокового отклонения может быть увеличена или уменьшена путем простого изменения длины центральной катушки. Если проблема с трубопроводами требует большей производительности, то общая длина может быть увеличено, чтобы удовлетворить.

Поскольку прогибы обычно являются результатом теплового расширения трубопровода, а универсальные компенсаторы, как правило, длинные, наши агрегаты спроектированы таким образом, чтобы термическое расширение всей длины агрегата принималось за сжатие двумя сильфонными элементами. Таким образом, общая длина единицы не изменяются, когда трубопровод нагрет. Все стандартные блоки в нашей компании спроектированы таким образом, чтобы выдерживать тепловое расширение их длины, когда температура достигает расчетной температуры, указанной.

        Компенсаторы универсального типа могут поставляться с или без стяжных тяг. Тяги соединяют концы агрегата друг с другом и ограничивают нагрузку, создаваемую давлением. Обычно этот агрегат не воспринимает какие-либо внешние осевые отклонения. Термическое расширение расстояния между стяжными стержнями - внутри компенсатора - будет обрабатываться сильфонным элементом, как описано выше. Стяжные стяжки обычно бывают комплектами из двух или более, равномерно распределенных по окружности компенсатор. Если предусмотрены только два, на 180 градусов друг от друга, компенсатор может свободно сгибаться или отклоняться под углом, а также в боковом направлении. С тремя или более стяжными стержнями, поскольку стержни нагружены поровым усилием одинаково, возможны только боковые отклонения. значительные усилия, прилагаемые к соседнему трубопроводу. Без соединительных стержней универсальный компенсатор будет принимать все отклонения, которые допускает один тип, и также применяются потребности в направляющих и анкерных трубах, обсужденные для вышеупомянутого отдельного типа.

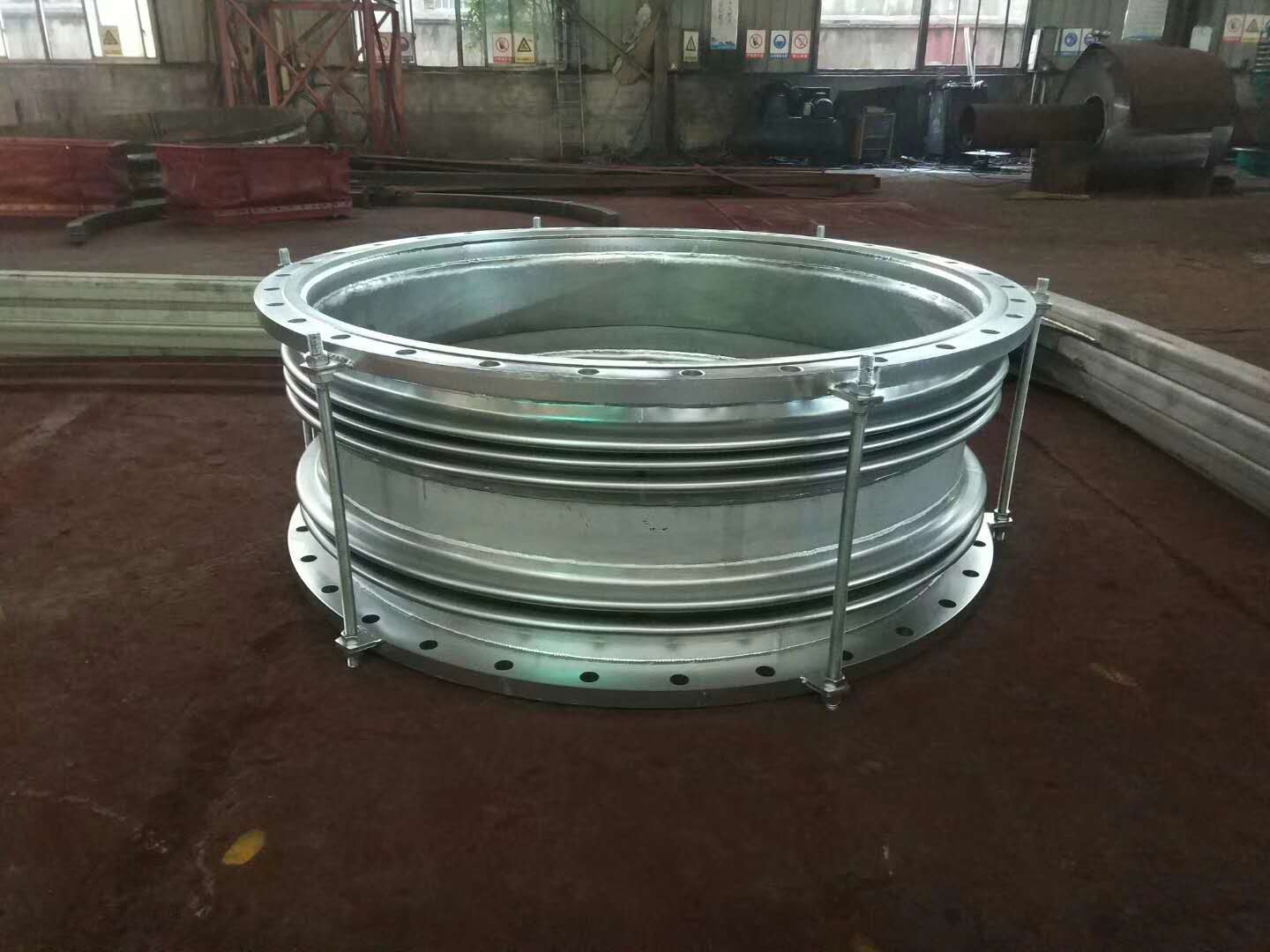

         Это фото универсального компенсатора DN1200-800MM, изготовленного на нашем заводе, фланец ANSI 150 #, материал из нержавеющей стали 304, как указано ниже, для вашей справки.
