Установка гофрированного шланга

Сборка Установка

Гофрированный шланг Fustar разработан для обеспечения максимального срока службы при правильной установке. Неправильная установка, неправильное изгибание или небрежное обращение в приложении уменьшит эффективный срок службы шланга и вызовет преждевременный сбой сборки. Следующие меры предосторожности при установке и обращении должны соблюдаться для достижения оптимальной производительности ваших гофрированных шлангов в сборе.

Избегайте крутящего момента.

Не перекручивайте шланг в сборе во время установки при выравнивании отверстий под болты во фланце или при разметке резьбы труб. Использование фланцевых соединений или соединений труб сводит к минимуму это условие. Рекомендуется использовать два гаечных ключа для маркировки соединительного соединения; Один для предотвращения скручивания шланга, а другой для затягивания муфты.

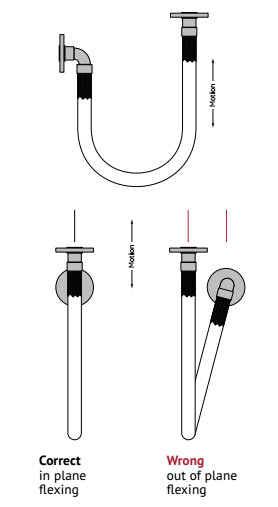

В самолете установка петли

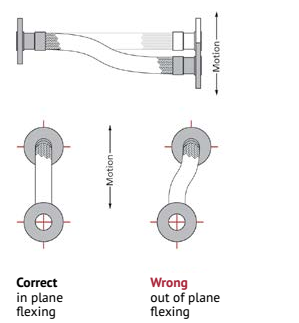

В плоскости боковая офсетная установка

Не допускайте сгибания плоскости при установке. Всегда устанавливайте шланг так, чтобы изгиб происходил только в одной плоскости. Эта плоскость должна быть плоскостью, в которой происходит изгиб.

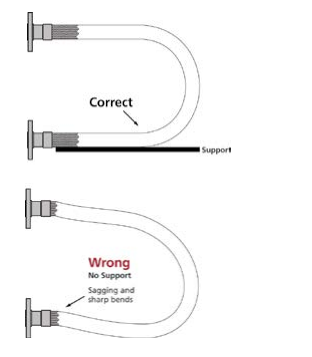

Предоставить поддержку.

При установке узла в горизонтальной петле обеспечьте опору для кронштейнов, чтобы предотвратить провисание шланга.

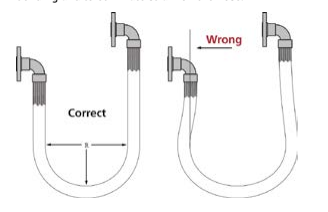

Избегайте перегибов.

Повторное изгибание шланга до радиуса, меньшего радиуса, указанного в таблицах характеристик для гофрированного шланга, приведет к преждевременному выходу из строя шланга. Всегда обеспечивайте достаточную длину, чтобы предотвратить изгибание и снять нагрузку на шланг.

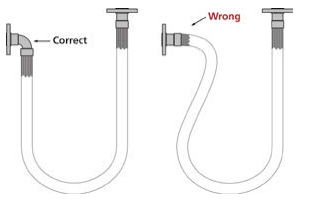

Избегайте резких изгибов.

Используйте надежные геометрические конфигурации, позволяющие избежать резких изгибов, особенно вблизи торцевых фитингов сборки.

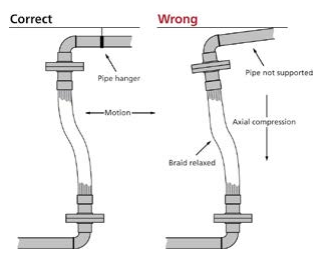

Не расширяйте и не сжимайте в осевом направлении.

Система трубопроводов, в которой для поглощения движения используется металлический шланг, должна быть надлежащим образом закреплена и / или направлена. Всегда поддерживайте трубопровод, чтобы лишний вес не сжимал шланг и не ослаблял натяжение оплетки.

Обращаться осторожно.

Избегайте небрежного обращения со шлангом в сборе. Всегда поднимайте или переносите металлический шланг, чтобы не повредить его, особенно плетеный гофрированный шланг. Храните металлические шланги в сборе в местах, где они могут быть подвержены проливу, едким испарениям или брызгам, брызгам при сварке и т. Д.
