Характеристика сильфонных конструкций 2

Характеристика сильфонных конструкций

Один слой

Типичное применение

* Кожухотрубные теплообменники

* Грейферные сильфоны

* Проникающие уплотнения

* HVAC трубопровод

Характеристики

* Один слой

* Относительно толстый

* Надежный

* Более высокая весенняя норма

* Высокая боковая жесткость

* Относительно дешево

* Хороший NDE при установке

* Сварное крепление просто

* Возможен ремонт сварного шва (временно)

Multi-Ply

Типичное применение

* HT & HP steam & технологический трубопровод

* Подключение оборудования

* Гашение вибрации

Характеристики

* От 2 до>5 слоев

* Отдельные слои относительно тонкие

* Общая толщина стенки = толстая

* Чрезвычайно гибкий во всех направлениях

* Отличный гаситель вибрации

* Очень короткий по сравнению с одним слоем с одинаковой гибкостью

* Возможен мониторинг утечек

* Нет внезапных утечек

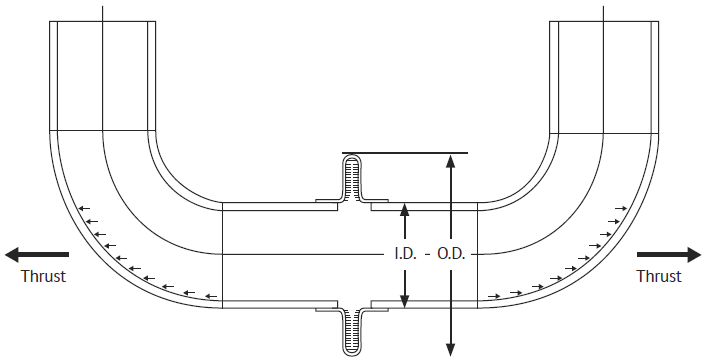

Давление тяги

Тяга = Сильфонная область X Давление

【Фунт.】 【sq.in.】 【фунтов на квадратный дюйм】
