Шарнирные суставы расширения

Шарнирные суставы расширения

Мы производим шарнирные компенсаторы диаметром от 100 мм до 3000 мм.

        Наши шарнирные компенсаторы содержат шарниры или шарниры, которые заставляют агрегат изгибаться в одной плоскости. Как правило, блоки не имеют отклонения в осевом направлении, как при растяжении, так и при сжатии. Их шарнирные механизмы обычно рассчитаны на полное давление. Кроме того, поскольку конструкция шарнирного механизма, этот компенсатор может принимать сдвиговые нагрузки, например, от веса соседних трубопроводов, освобождая конструктора труб от необходимости предоставлять дополнительные опоры и анкеры, требуемые для одного типа.

        Некоторые компенсаторы шарнирных типов могут быть снабжены отверстиями для шарнирных пальцев, которые имеют прорези для обеспечения ограниченного осевого перемещения. Эти «шарнирные прорези» типы не будут противостоять силам давления при надавливании, и должно быть обеспечено закрепление. Если требуется осевое перемещение, конструктор трубопровода должен четко указать, что в требованиях к конструкции желателен тип шарнира с прорезями, и они должны предусматривать закрепление при надавливании. с другой стороны, если требуется полное осевое ограничение шарнирного типа, проектировщик трубопроводов должен понимать, что в компенсаторе не допускается какое-либо осевое перемещение, в том числе нет никаких отклонений при установке.

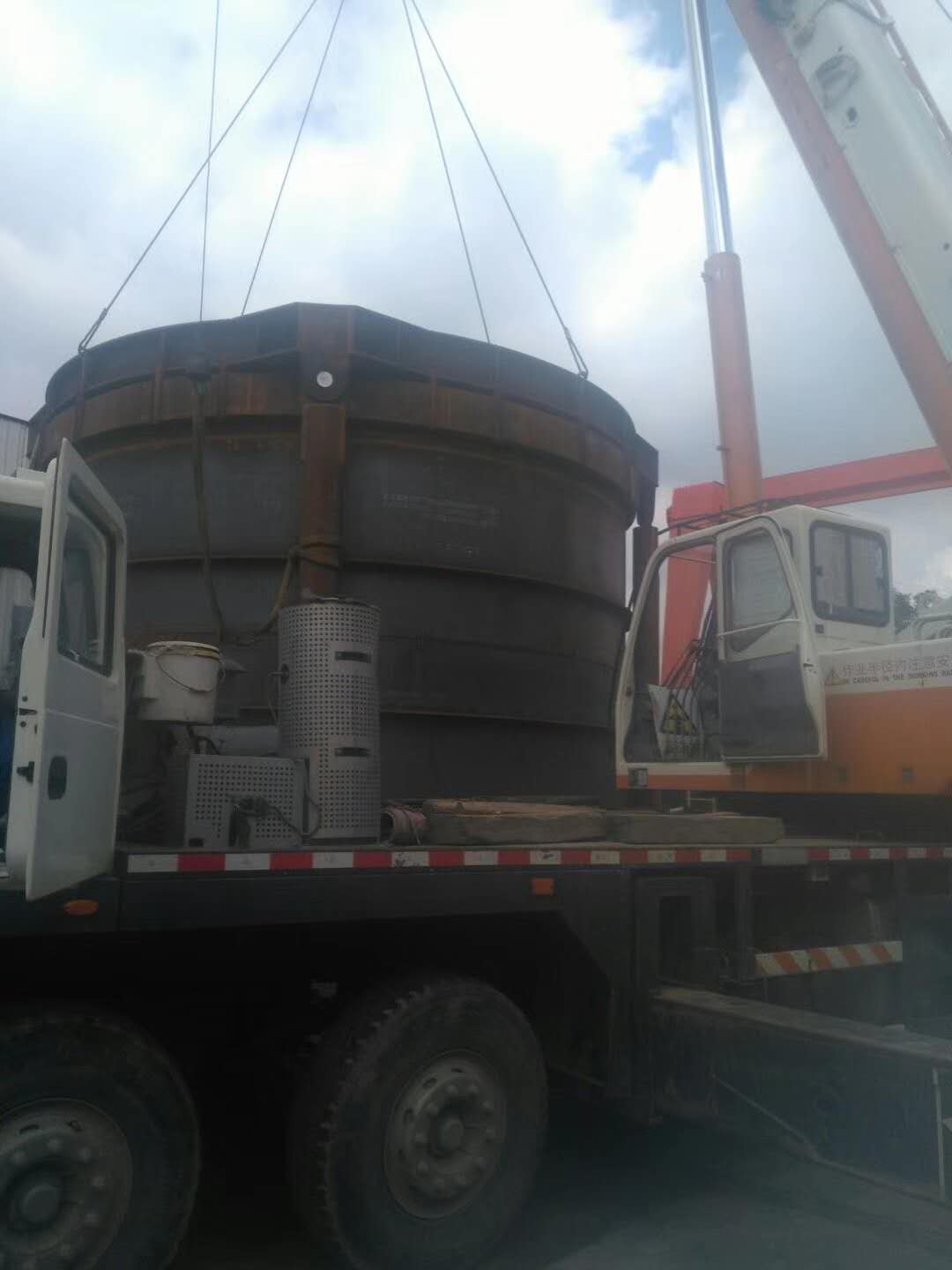

        Это изображение доставки навесных компенсаторов в Европу 10 сентября 2018 года на нашем заводе ниже, для вашей справки.
