2 \"- 170 мм DIN PN16 Фланцевый компенсатор SS304

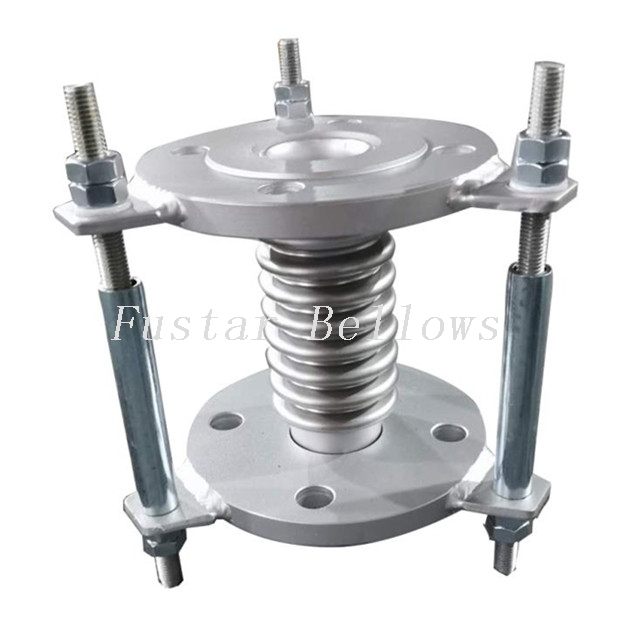

Фланцевый компенсатор SS304 используется для компенсации движения трубопровода, вибрации и реагирования при заданных давлениях и усилиях, применяемых в воде, воздухе, масле и т. Д. Стандарт фланца может быть DIN, ANSI, BS, JIS, GB или конструкция в качестве размеры детали (нестандартные). Фланцевые материалы могут быть из углеродистой стали, SS304, SS316L, SS321как клиенты разныетребование. Материал, используемый для изготовления компенсаторов, хорошо зависит от температуры и коррозионной стойкости. Сильфонные компенсаторы спроектированы таким образом, чтобы выдерживать температуру до 600 ℃ и давление до 40 бар, поэтому они успешно применяются не только в сравнительно простых областях применения, но и в таких сложных областях, как ядерный синтез, авиационные воздуховоды.

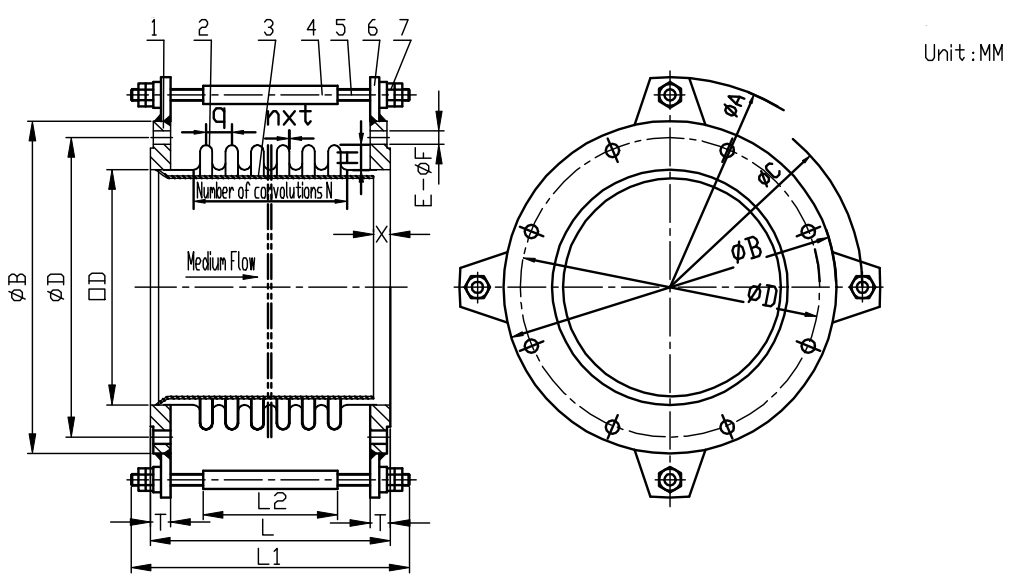

Чертеж DIN-фланца SS304 Компенсатор
Элементы SS304 2 \"- компенсатор на 170 мм
1. Немецкий стандартDIN PN16Фланец: углеродистая сталь Q235B
2. Пыльник: SS304
3. Внутренний рукав: SS304
4. Ограниченный стержень: углеродистая сталь Q235B
5. Транспортный стержень: углеродистая сталь Q235B
6. Ушная пластина: углеродистая сталь Q235B
7. Гайка: углеродистая сталь Q235B
Параметры сильфона
OD: 50 мм
nxt: 0,4 мм * 2
Q: 12 мм
H: 9 мм
N: 8
L1: 245 мм
L2: 120 мм
Параметры фланца
￠A: 245мм
￠B: 165мм
￠C: 215мм
￠D: 125мм
E-￠F: 4-￠18
Т: 16мм
Транспортная штанга: 3 *Ｍ12

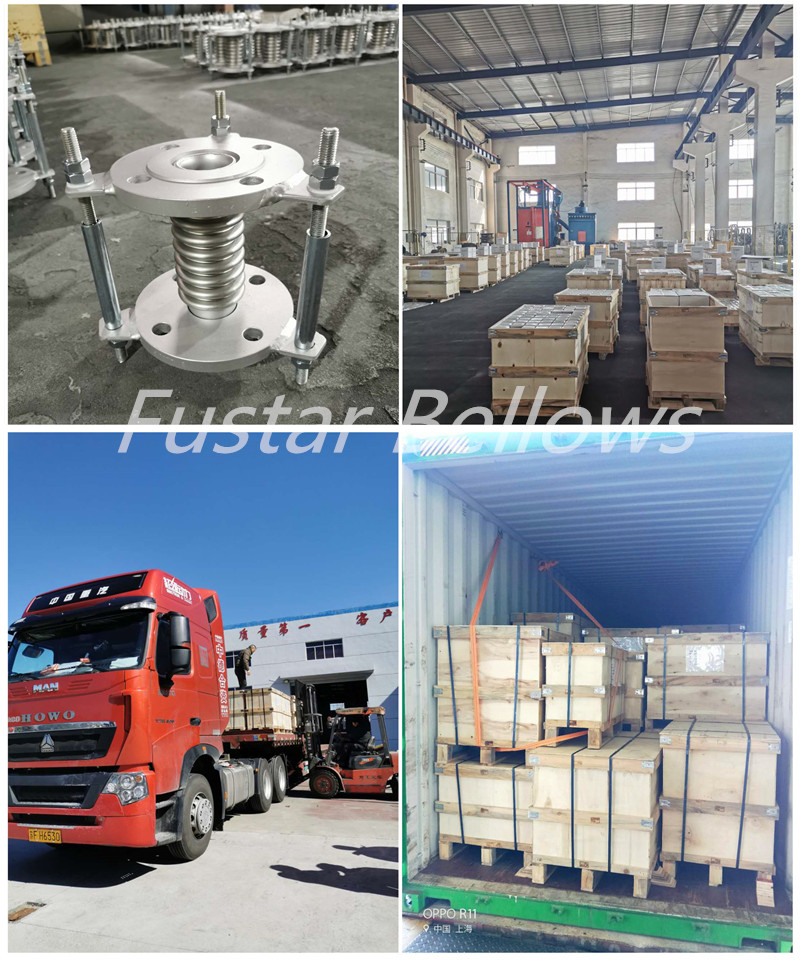

2 \"- 170-миллиметровый DIN-фланцевый пакет расширения SS304 и поставка в контейнере 40HQ
