4in-170mm ANSI фланцевый компенсатор SS304
Сильфонные фланцевые компенсаторы ANSI спроектированы и изготовлены в соответствии со стандартом EJMA.строго. Основные компенсаторы изготавливаются путем прикрепления фланцев, сварных труб к сильфону из нержавеющей стали. Фланцевые компенсаторы с одним сильфоном ANS чаще всего используются для осевого сжатия и растяжения, но также могут быть рассчитаны на боковое смещение и угловое перемещение. Обычно мы используем металлический сильфон для максимальной продолжительности цикла. Внутренняя муфта может быть добавлена к фланцевому металлическому компенсатору для улучшения рабочих характеристик.
Чертеж фланцевого компенсатора ANSI
Элементы SS304 4 \"- расширение расширения 170 мм
1. Фланец ANSI 150 #: углеродистая сталь Q235B
2. Пыльник: SS304
3. Внутренний рукав: SS304
4. Ограниченный стержень: Q235Bуглеродистая сталь
5. Транспортная тяга: Q235Bуглеродистая сталь
6. Ушная пластина: Q235Bуглеродистая сталь
7. Гайка: Q235Bуглеродистая сталь
Параметры сильфона
OD: 100 мм
NXT: 0,5 мм + 0,6 мм
Q: 21 мм
H: 18 мм
N: 6
L1: 245 мм
L2: 105 мм
Параметры фланца
￠A: 310мм
¢ B: 230мм
¢ C: 280мм
¢ D: 190.5mm
E- ¢ F: 8 ¢ 19
Т: 23,8ｍｍ
Транспортная штанга: 3 * Ｍ12

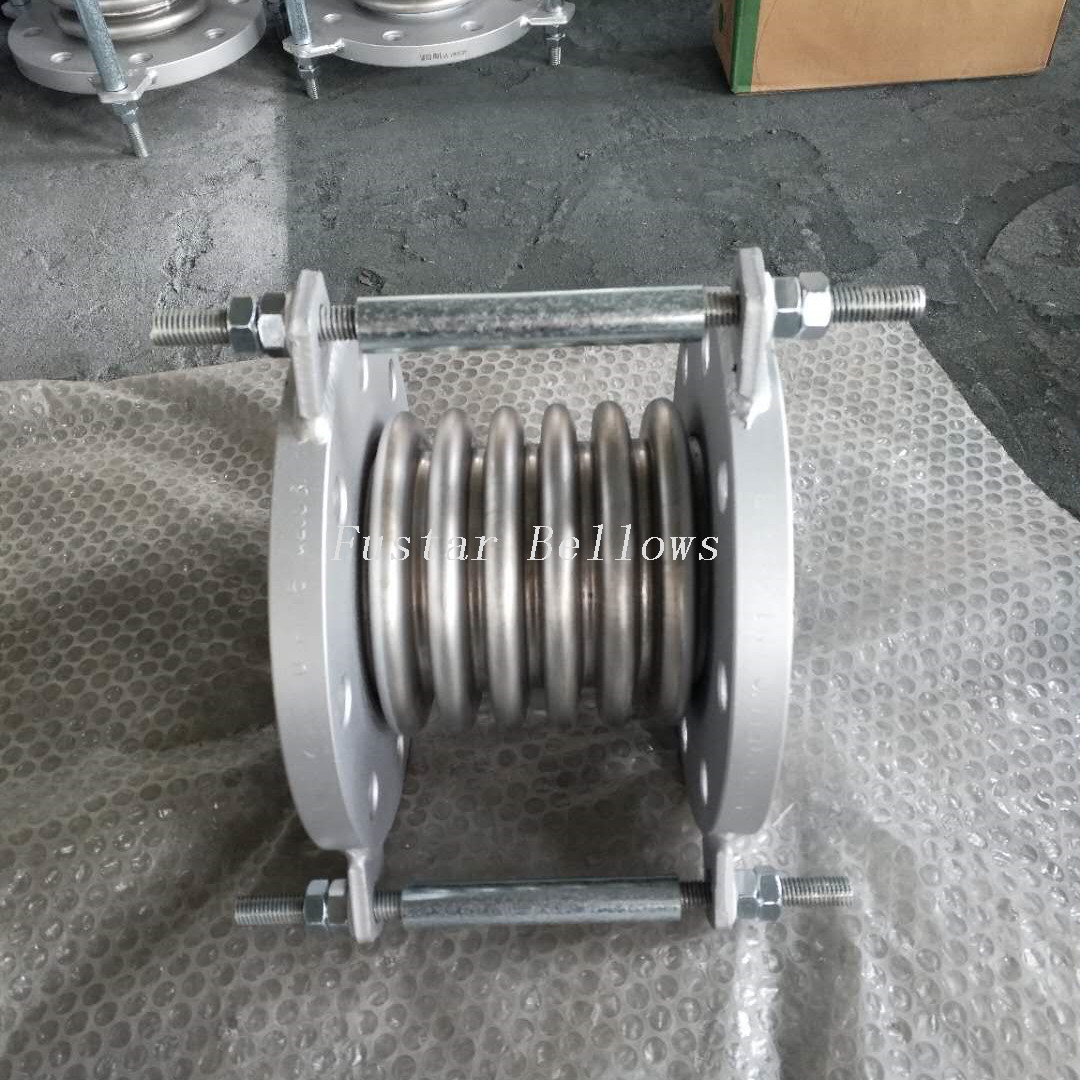

Фото 4-х 170 мм ANSI фланцевого компенсатора SS304 в рабочем цеху
