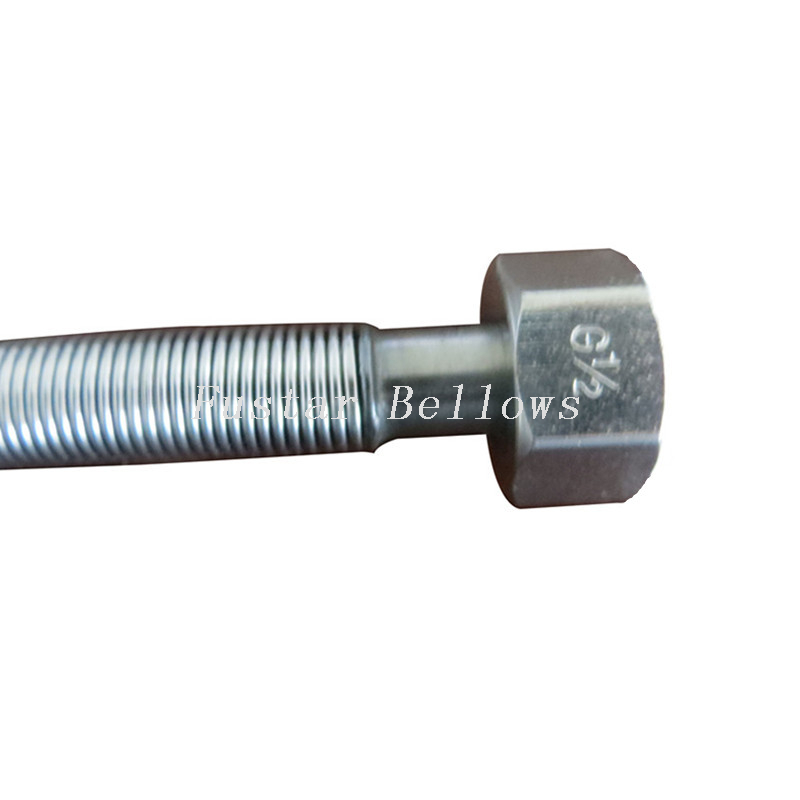

AISI304 316l Британский стандарт BSP с внутренней резьбой гибкий металлический шланг
Гибкий металлический шланг из нержавеющей стали AISI304 с резьбой соединяется резьбой и болтом, его диаметр дрейфа обычно не превышает 100 мм и может выдерживать более высокое рабочее давление. Материал гибкой металлической трубки и количество ячеистой сетки могут меняться в зависимости от среды, температуры и давления.
British Standard Pipe (BSP) - это семейство технических стандартов для резьбы экипажа, которые были приняты на международном уровне для соединения и уплотнения труб и фитингов путем сопряжения внешней (наружной) резьбы с внутренней (внутренней) резьбой. Британский стандартный BSP с внутренней резьбой гибкий металлическая шланговая труба была принята в качестве стандарта в водопроводной и трубопроводной арматуре, за исключением США, где в качестве стандарта используются NPT и соответствующие резьбы.
Было определено не менее 41 размера резьбы в диапазоне от 1/16 до 18, хотя из них только 15 включены в ISO 7 и 24 в ISO 228. Первоначально номер размера был основан на внутреннем диаметре (измеренном в дюймах) стальная труба, для которой предназначена резьба, но современные трубы, как правило, используют более тонкие стенки для экономии материала и, таким образом, имеют внутренний диаметр, превышающий этот номинальный размер.
BSP Резьбовой гибкий металлический шланг Особенности
·Гибкая, цельнометаллическая трубка для шланга.
· Кольцевая извилистая сердцевина из нержавеющей стали SS321, SS316L, SS304.
· Диапазон размеров от 1/4 до 1 1/2 дюйма и рабочее давление до 10 бар.
· Отожженный материал позволяет сжимать трубы не менее чем на 15% и удлинять до 50% от изготовленной длины.
· Способность к подгонке и сохранению извилистых шланговых труб может компенсировать смещение и перенаправление системы между статическими соединениями в условиях вакуума или статического давления.
· Обычно используется в высокотемпературных вакуумных или статических приложениях низкого давления.
· Доступны стандартные и нестандартные длины труб, специальные шланги в сборе и адаптеры для сборки на месте.
· Варианты включают дополнительное тестирование на утечку гелия и метки BSP с гибкой металлической трубкой.
Технические данные на резьбовую гайку BSP британского стандарта - концевые соединения и адаптеры
Тип конца соединения | материал | Диапазон температур(℃) | Доступность |
Видеомагнитофон Мужчина и женщина | 304SS, 316SS | 20 ~ 550 | Заводская сварка |
VCO Мужчина и женщина | 304SS, 316SS | 20 ~ 200 | Заводская сварка |
Адаптер XBA | 304SS (заводская сварка 1/2 дюйма и больше размеров; все размеры для сборки на месте) 316SS (заводская сварка 1/4 и 3/8 дюйма) | 20 ~ 550 | Заводская сварка или полевая сборка |
Адаптер XOA | 304SS | 20 ~ 200 | Полевая сборка |
Рекомендации по выбору британского стандартного решения для монтажа гибкой металлической шланговой трубы BSP
температура
Определите минимальные и максимальные температуры, которым будет подвергаться сборка гибкого металлического шлангопровода в отношении среды системы и окружающей среды.
давление
Определите минимальное и максимальное давление (или вакуум) внутри и снаружи узла металлической шланговой трубы.
материал
Определите носитель системы и среду, в которой будет открыт узел гибкой металлической шланговой трубки AISI304. Это поможет определить конструкционные материалы, наиболее подходящие для требований применения и того, требует ли шлангопровод статического рассеивающего сердечника.
движение
Убедитесь, что гибкий шланг в сборе будет установлен в динамических приложениях, так как это потребует иных соображений, чем статическое применение.
длина
Определите наиболее вероятный маршрут для установки гибкой трубы и используйте его для определения требований к длине.
чистота
Определите необходимость в чистоте. Простота очистки внутренних поверхностей шлангопроводов, а также поддержание чистоты снаружи могут вызывать беспокойство.
Конец соединения
Определите тип концевых соединений, которые наиболее совместимы с системными требованиями. Конечные соединения различаются в зависимости от материалов конструкции и номинальных давлений.
ориентация
Уточнить проблемы с ограничением пространства. Узлы шлангов с коленами и шарнирными соединениями могут помочь в решении проблем с ограничением пространства.
Желаемый поток
Примите во внимание желаемый расход. Размер соединения гибкого металлического шлангопровода, конструкция сердечника и прокладка могут повлиять на поток.
Drainability
Рассмотрим конструкцию активной зоны, так как это повлияет на дренируемость.
Протоколы испытаний
Определите потребность в документации в форме отчетов об испытаниях.
Специальное Тестирование
Во многих приложениях может потребоваться тестирование в соответствии с требованиями, отличными от перечисленных производственных испытаний. Если в вашем приложении используется жидкость под положительным давлением, вы можете запросить дополнительное гидростатическое испытание.
Специальная маркировка
Обсудите особые требования к маркировке, есть различные варианты, позволяющие легко идентифицировать узлы гибких металлических шлангов из нержавеющей стали.
