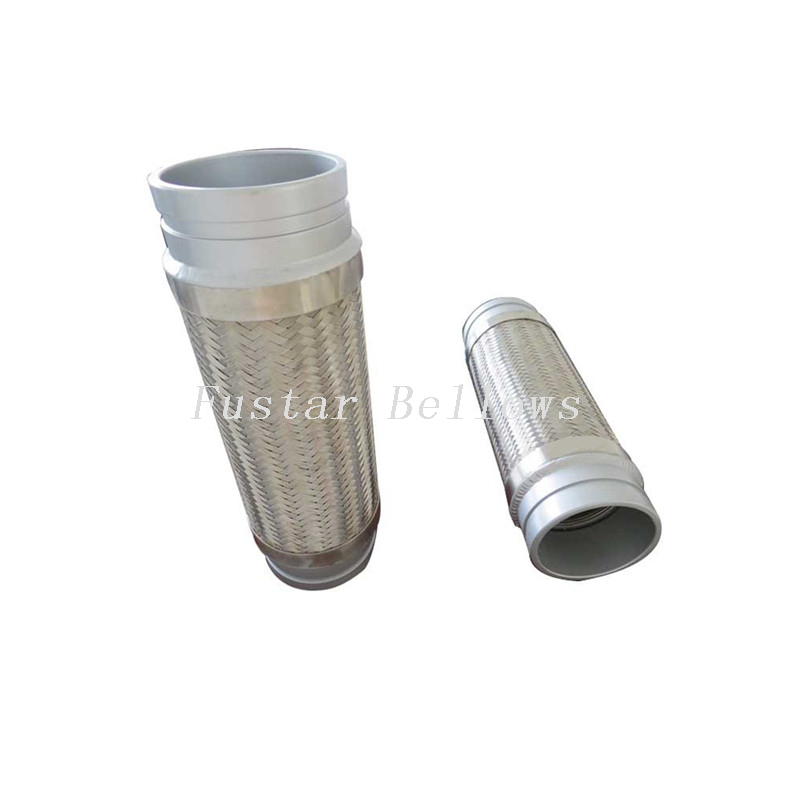

DN100 из нержавеющей стали внахлестку соединения типа сварного гофрированного гибкого металлического гибкого шланга
Фуштарпроизводит полную линейку гибких гибких шлангов из гофрированного металла разных размеров, материалы
и конфигурации. Наш гибкий металлический гибкий соединительный шланг идеально подходит для поглощения вибрации, перекоса, расширения или сжатия трубопровода и движения оборудования.
Маркировка позволяет использовать ее при высоких давлениях, а также снижает вибрацию. Каждое кольцевое гофрирование - это отдельный элемент, разработанный для придания оптимальной гибкости каждому размеру гофрированного гибкого металлического гибкого шланга, который мы предлагаем.
строительство
Стыковой сварной гибкий металлический шланг чертеж
 |
| NO.S | ПРЕДМЕТЫ | МАТЕРИАЛЫ | Замечание |
| 1 | Соединительная трубка | Нержавеющая сталь SS304 / SS316L / SS321 | -------------- |
| 2 | рев | SS304 / SS316L / SS321 | Кольцевая / Винтовая гофра |
| 3 | косы | SS304 | 1/2/3 слой |
Спецификация
Нормальный диаметр: DN15 ~ DN400
Толщина сильфона: 0,28 мм ~ 1,2 мм
Доступное давление: PN≤2.5Mpa
Доступная температура: -196℃~ +600℃
Средняя:нефть, вода, газ, химия, кислород и т. д.
Материалы: Сильфон, оплетки ---- Нержавеющая сталь SS304, SS316L, SS321
Концевая труба ---- Нержавеющая сталь SS304, SS316L, SS321, углеродистая сталь
Рекомендуемая длина: 300мм, 400мм, 500мм, 600мм, 1000мм, 2000мм
Обычно используемые размеры: ￠ 15, ￠ 20, ￠ 25, ￠ 32, ￠ 50, ￠ 65, ￠ 80, ￠ 100, ￠ 125, ￠ 150, ￠ 200, ￠ 250, ￠ 300, ￠ 350, ￠ 400
Металлические гибкие шланги в сборе со специальным кольцевым соединением
В течение многих лет FUSTAR объединяет технологии гибкого металлического гибкого шланга с плетеными оплетками в композитные узлы для специальных применений. Когда необычная или трудная проблема должна быть решена, FUSTAR engineering может найти решение. Некоторые примеры приведены ниже.
DN100 нержавеющие сварные соединения типа сварного шва из гофрированного металлического гибкого шланга часто являются единственным практичным гибким металлическим гибким шлангом для различных химикатов, особенно если включены повышенные температуры.
Нужна еще больше гибкости?FUSTAR engineering может варьировать ширину сердечника, высоту и размер металла, чтобы обеспечить гибкую металлическую оплетку из гофрированного плетения на заказ в соответствии с вашими требованиями к дизайну. Для получения более подробной информации обратитесь к производителю.
Ассамблея в рубашке
Когда конвейеры должны поддерживаться при определенной температуре, паровая рубашка часто используется вместо электрической трассировки.
Охраняемая Ассамблея
Использование внешней гибкой брони защищает металлический шланг коленчатого соединения от неправильного обращения из-за грубого обращения, истирания и изгиба ниже его пределов. Часто это можно сделать с помощью резиновой крышки, а также брони, если позволят температуры.
Облицованная сборка
Если требуются высокие скорости подачи, использование внутреннего гибкого металлического вкладыша предотвратит повреждение и уменьшит проблемы истирания.
