Наши резиновые компенсаторы из ПТФЭ и ЭПДМ диаметром DN100–125 мм востребованы благодаря своей превосходной химической стойкости, сильфонные вкладыши из ПТФЭ производятся со стальными или резиновыми крышками и фланцами. Резиновые компенсаторы из ПТФЭ и ЭПДМ обычно используются на химических заводах, в пищевой промышленности, в дизельных двигателях, газовых двигателях или в отопительных и санитарных помещениях, а также на очистных сооружениях.

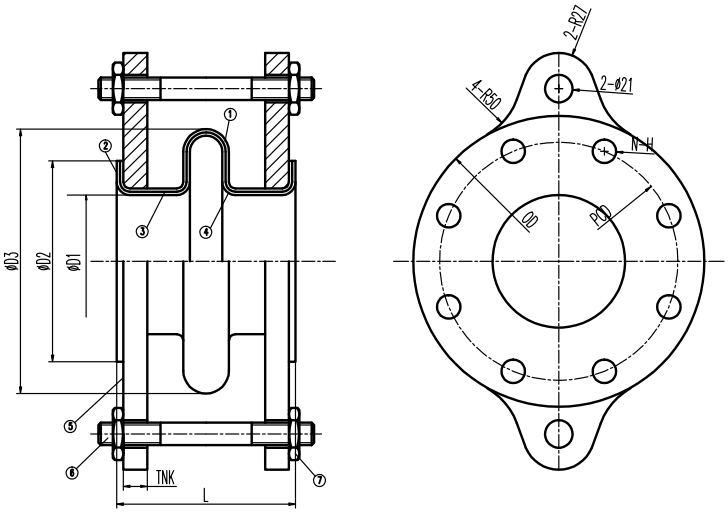

Рисование и Параметры
 |
№С | ПРЕДМЕТЫ | МАТЕРИАЛЫ |
1 | Сильфоны | резина EPDM |
2 | Подкладка | Кордовая ткань |
3 | Скелтон | Твердая стальная проволока |
4 | Лайнер | ПТФЭ сильфон |
5 | Фланец | Углеродистая сталь |
6 | рулевая тяга | Углеродистая сталь |
7 | Гайка | Углеродистая сталь |
Параметры(Модель: DN100-125 мм) |
ØD1 | Ø98 | мм |
ØD1 | Ø152 | мм |
ØD1 | Ø200 | мм |
L | 125 | мм |
ОД | Ø220 | мм |
ПКД | Ø180 | мм |
Н-Х | 8-Ø18 | мм |
ТНК | 18 | мм |
Расчетная температура | 100 | ℃ |
Давление | 1.0 | МПа |
Осевое движение | ±24 | мм |
ПТФЭ толстый | 2.5 | мм |
Преимущество Резиновые компенсаторы из ПТФЭ и ЭПДМ
· Изолировать механическую вибрацию
· Долгая продолжительность жизни
· Поглощать скачки давления
· Устранить электролиз
· Небольшие требования к пространству
· Поглощает все направленные движения
·Компенсирует несоосность
·Экономичное решение
