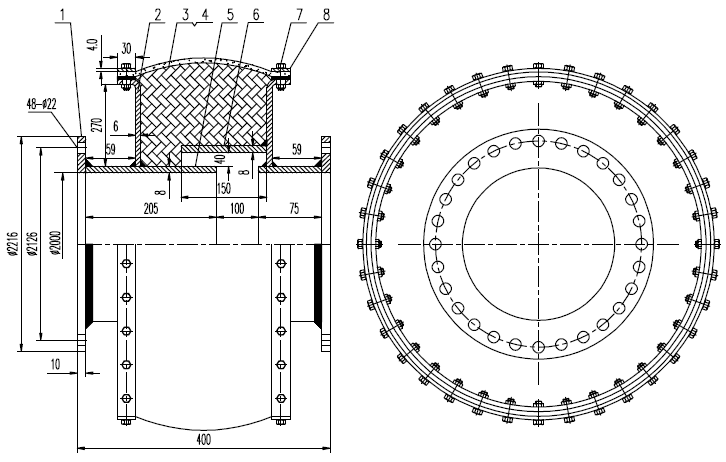

Рисунок изDN2000-400MM Круглый тканевый сильфонный компенсатор
1 фланец: углеродистая сталь Q345; 2 плиты: углеродистая сталь Q345; 3 Кольцевой ремень в сборе: неметаллические композитные материалы;
4 Материал набивки: алюмосиликатное керамическое волокно; 5 Соединительная трубка: Q345; 6 Внутренняя труба: Q345;
7 Болт + гайка + шайба: класс Q235A; 8 Зажимная пластина: Q345

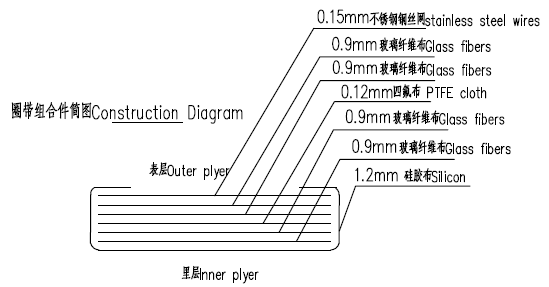

DN2000-400MM Круглый тканевый сильфонный компенсаторСтруктура слоев ткани
Количество слоев или слоев зависит от проектных условий, и мы обычно ограничиваем тканевые сильфоныкомпенсаторы до пяти или более слоев.
1улица ------ сетка из нержавеющей стали 0,15 мм (внешний слой)
2й------ 1,2 мм силиконовая ткань
3й------ 0,9 мм * 2-слойная толщинастекловолокно
4й------ ткань ПТФЭ толщиной 0,12 мм
5го------0.9mm * 2ply толщина стекловолокна

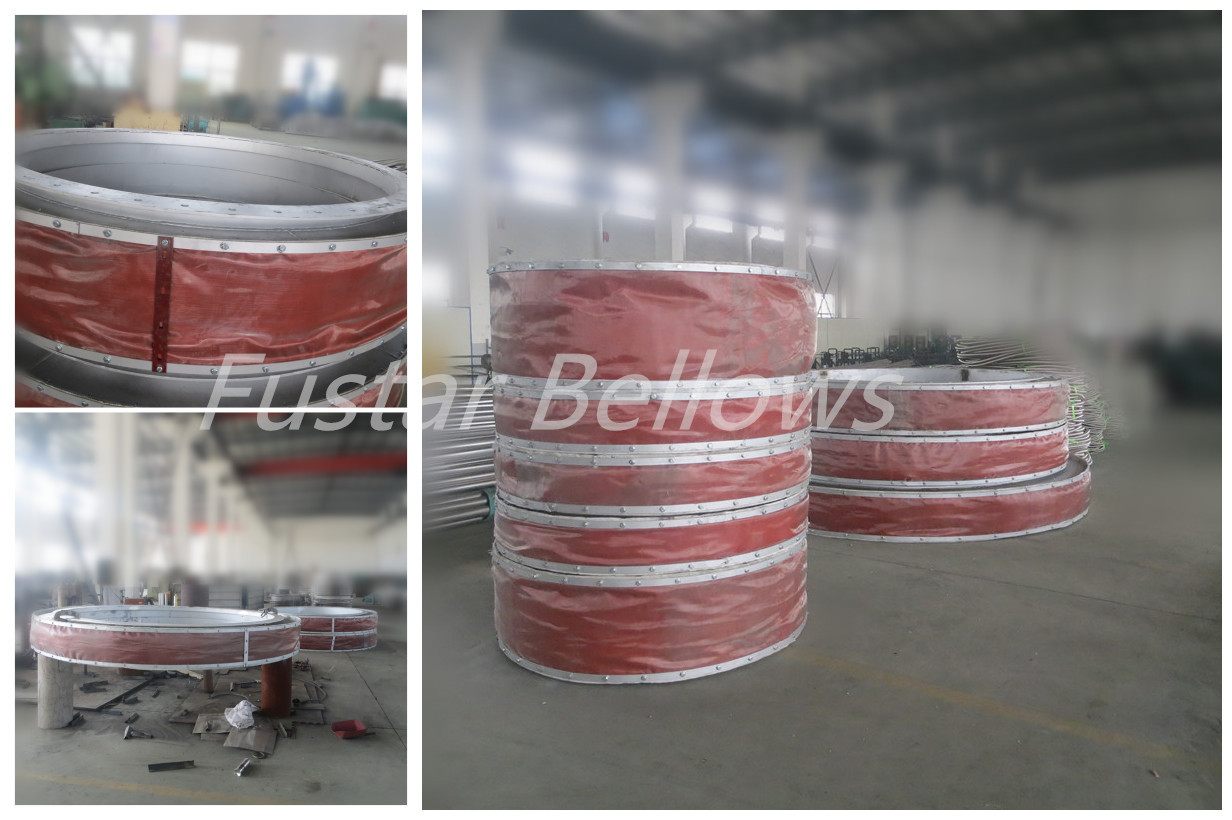

Фотогалерея круглых швов расширения ткани в рабочем цехе
