DN80-275MM Сварная труба SS304 Компенсатор
Металлический компенсатор SS304 состоит из гибкого сильфонного элемента, соответствующих концевых фитингов, таких как приварные концы или фланцы для соединения с соседним трубопроводом или оборудованием, и других вспомогательных элементов, которые могут потребоваться для конкретного применения в сфере услуг. Все материалы расширяются и сжимаются при тепловом изменении. В случае систем трубопроводов это изменение размеров может создавать чрезмерные напряжения во всей системе трубопроводов и в фиксированных точках, таких как сосуды и вращающееся оборудование, а также внутри самого трубопровода.

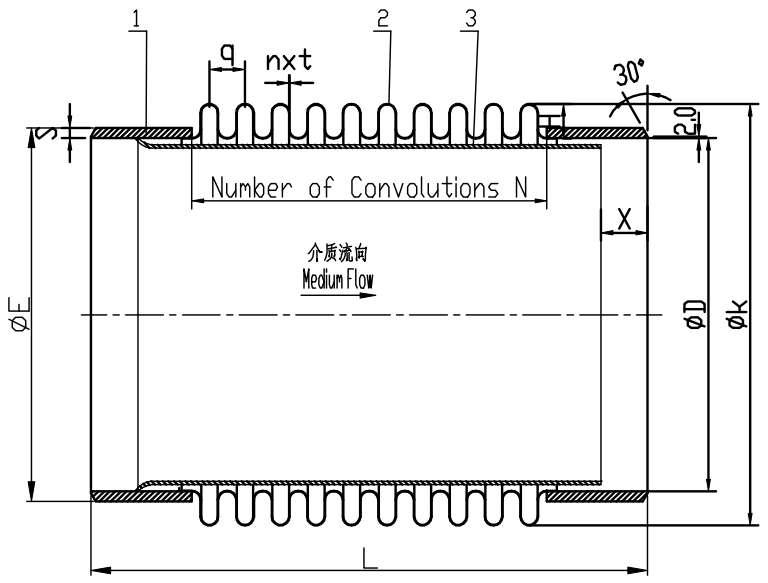

Чертеж сварного компенсатора DN80 SS304
Параметры сильфона DN80
Размер: 3 \"(DN80)
Л: 275
￠Д: 83
nxt: 0.4 * 2
вопрос: 17
H: 15
N: 10
￠К: 113
Структура и материал деформационного шва SS304 с стыковым уплотнением DN80
1. Сварочная труба: SS304
2. Сильфон: SS304
3. Внутренний рукав: SS304

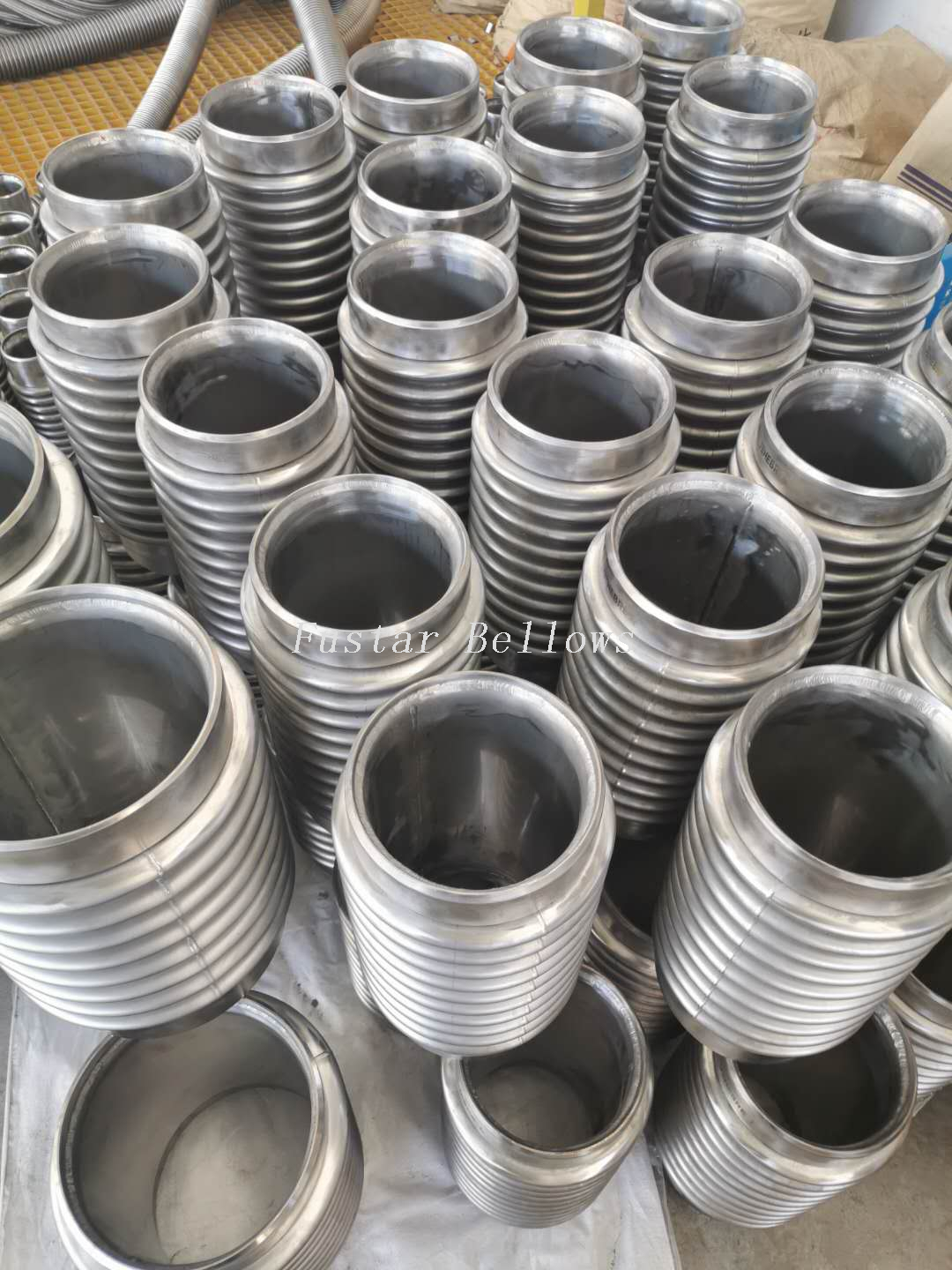

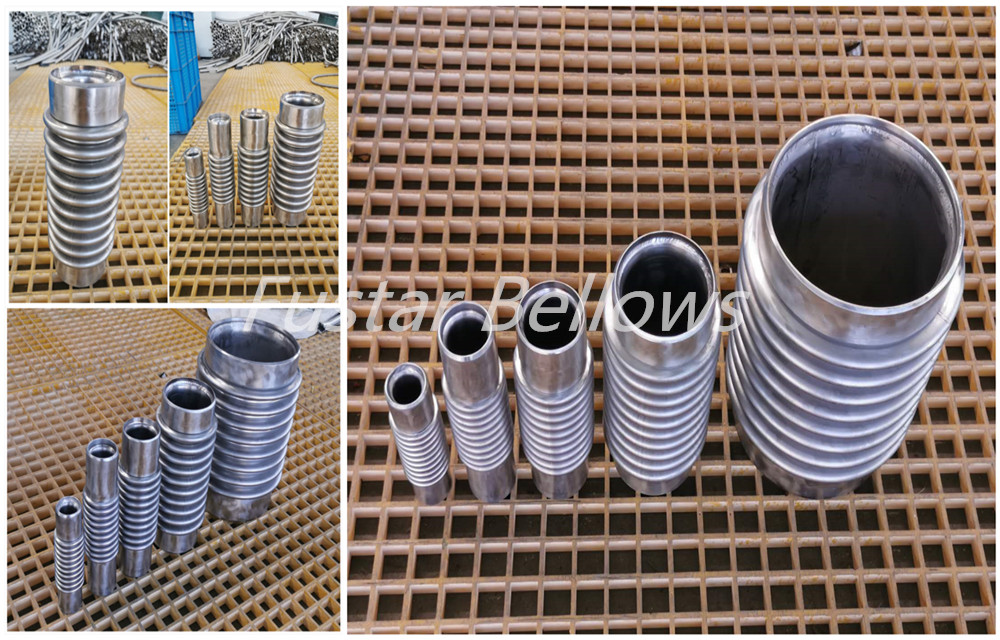

Фотографии сварного компенсатора в рабочем цехе
