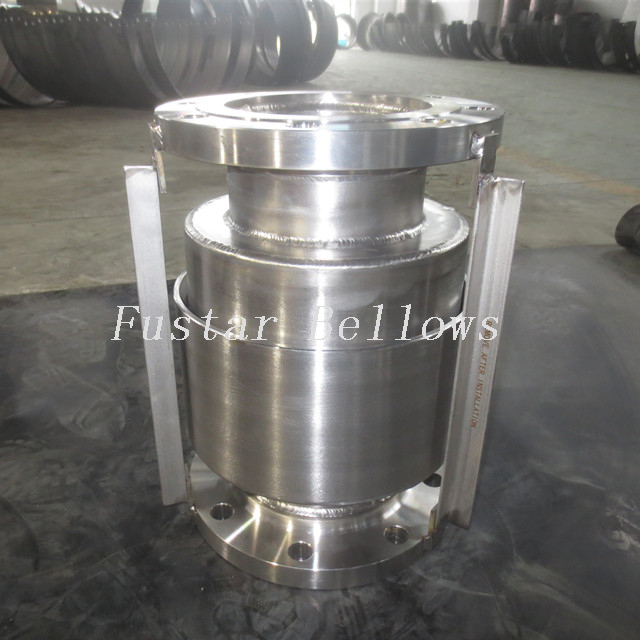

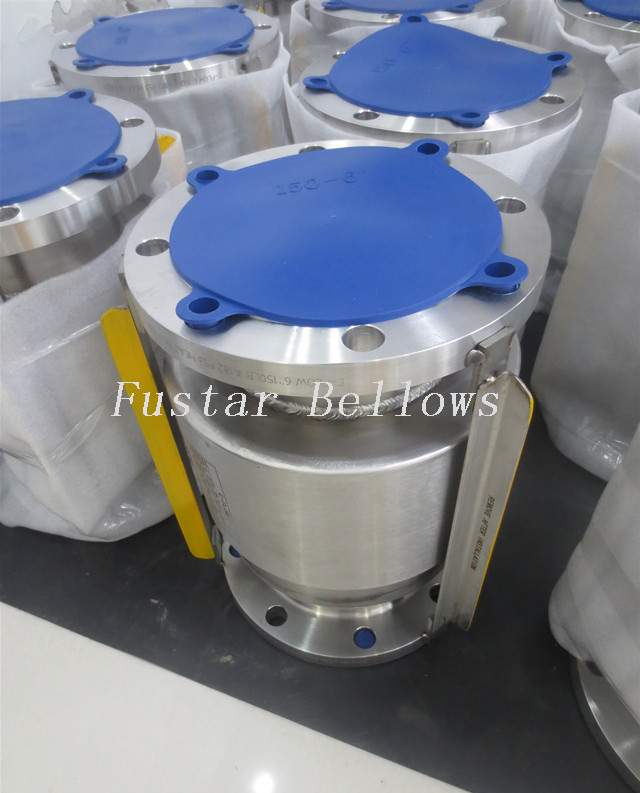

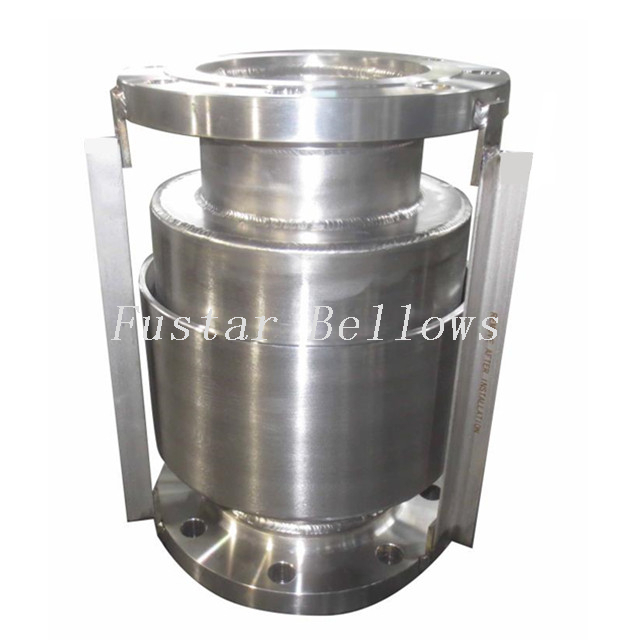

Inconel 625 6\"(DN150) -400 мм сильфонный компенсатор
Сильфонный компенсатор inconel 625 применяется в проекте в морской воде с превосходной коррозионной стойкостью и температурными характеристиками для нержавеющей стали. Наши сильфоны inconel 625 с использованием технологии сварки кромок предназначены для применений, которые требуют превосходных свойств коррозионной стойкости и гибкости. Фланцы изготовлены из превосходной дуплексной нержавеющей стали, а также имеют высокую эффективную коррозионную стойкость и температурную стойкость. Компенсатор из нержавеющей стали inconel 625 также может использоваться в нефти, газе, расплаве, помимо морской воды.
Общее описание компенсатора Inconel 625
Сильфонный компенсатор 6\"(400 мм)
Супер дуплекс SS, Inconel 625 ниже;
Фланец: ANSI 150 #, ASTM A182 F53;
Обложка: ASTM A240 UNS S32750;
Уплотнительная марка: EPDM;
Труба: ASTM A790 UNS S32750;
Угловое вращение: 2 градуса;
Расчетное давление: 10 бар;

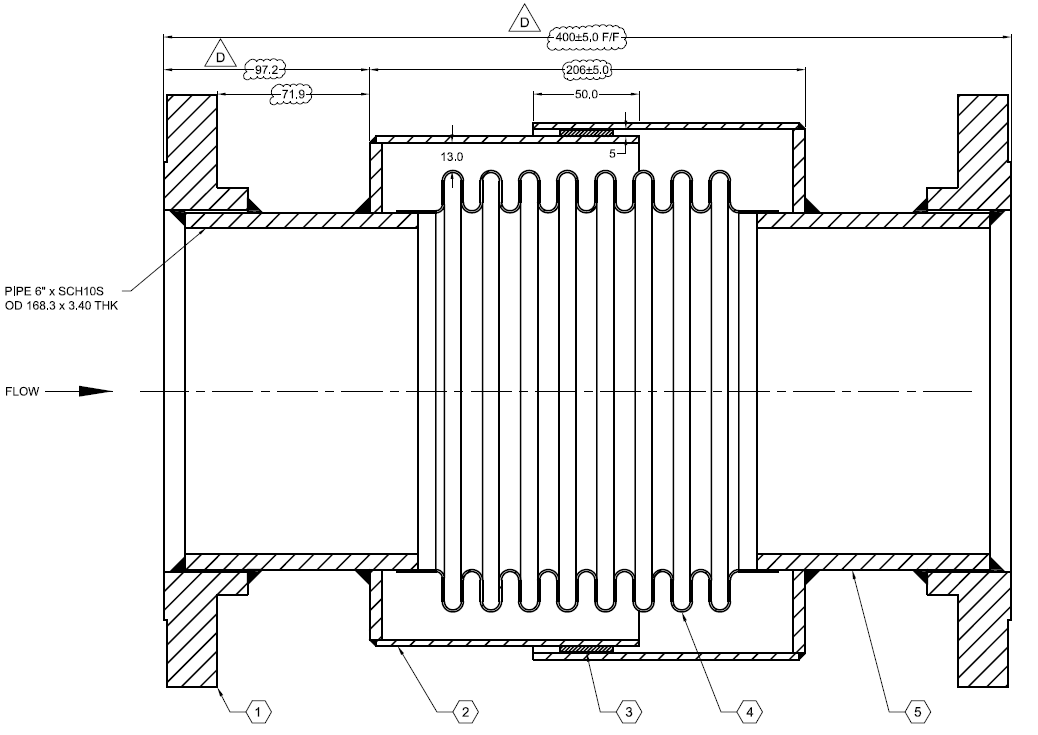

Чертеж сильфонного компенсатора Inconel 625
Расчетное состояние
1. Сильфонный дизайн: EJMA
2. Монтажное положение: горизонтальное
3. Текучая среда (внутренняя / внешняя): воздух / морская вода
4. Расчетное давление (внутреннее / внешнее): 10 бар / 2 бар
5. Испытательное давление (внутреннее): 15 бар
6. Процедура испытания: гидростатическое испытание
7. Расчетная температура (Макс. / Мин.): 60℃ / 10℃
8. Осевая скорость пружины: 134,3 Н / мм
9. Боковая скорость пружины: 535,5 Н / мм
10. Угловая скорость пружины: 16,2 Нм / град
Максимальные дизайнерские движения
1. Осевое сжатие: + 30 мм
2. Осевое удлинение: -30мм
3. Боковой: 1,5 мм
4. Жизненный цикл проектирования: 23 000

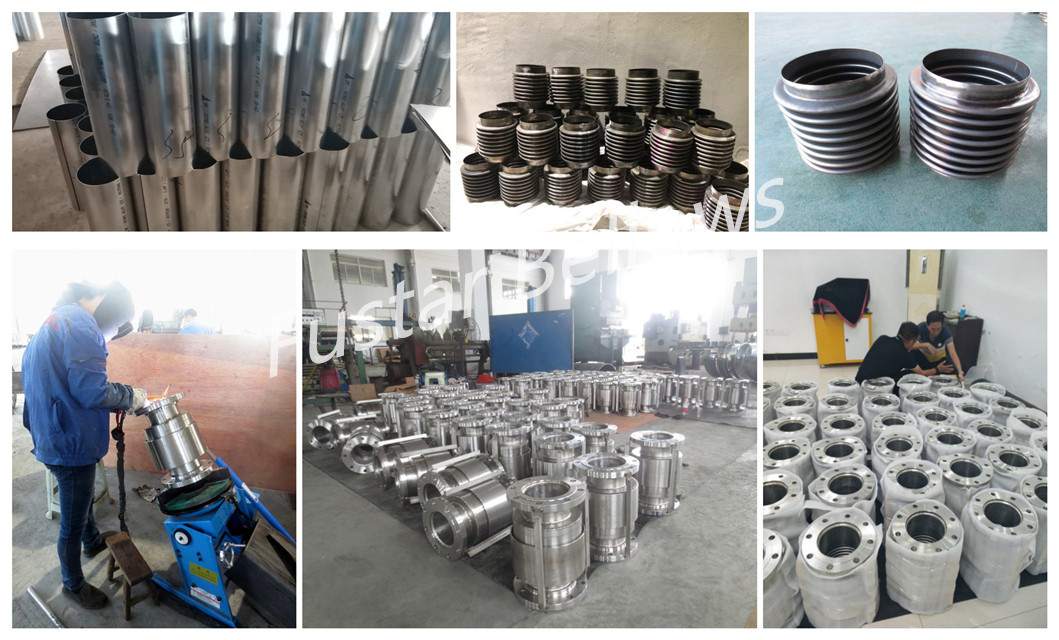

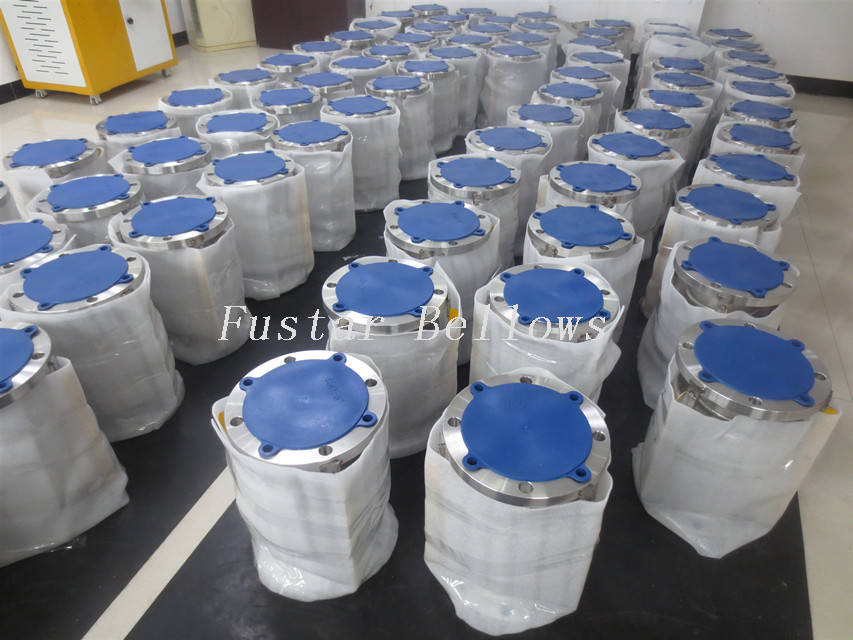

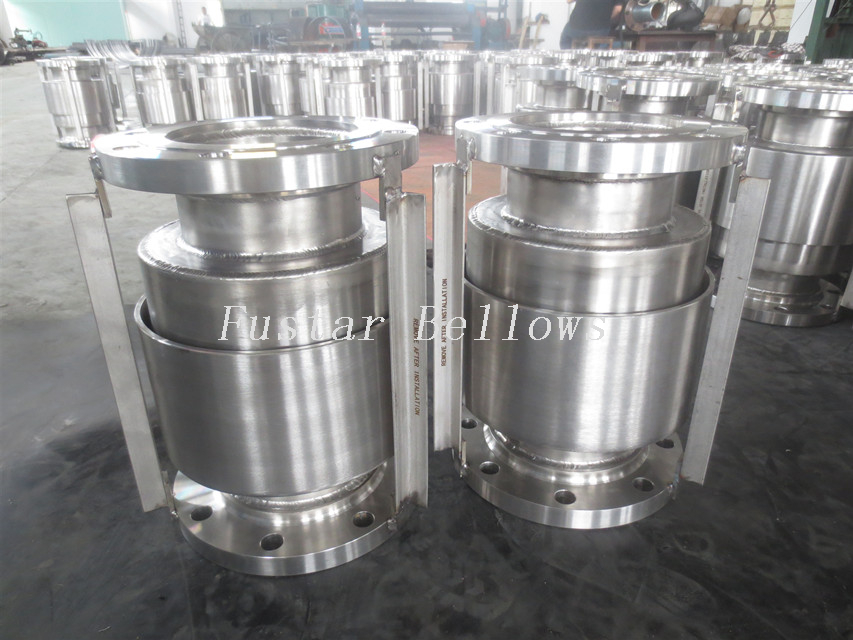

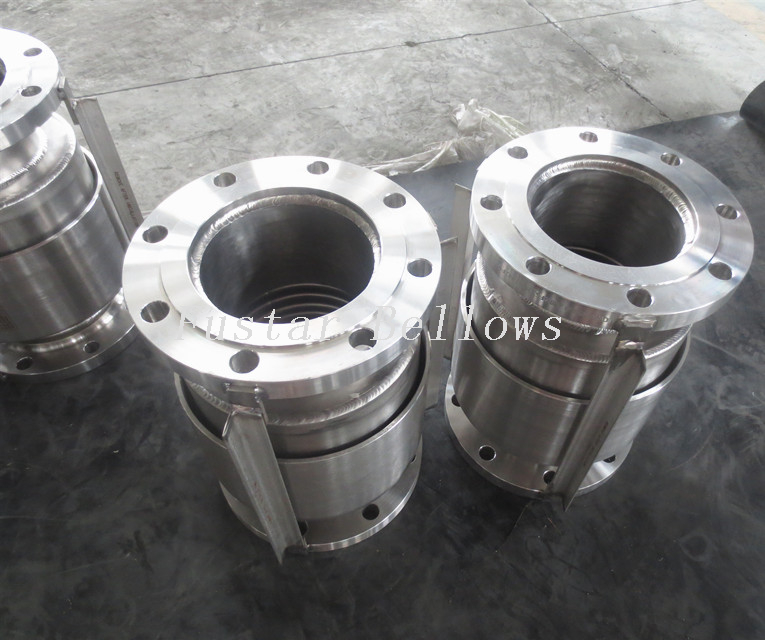

Фотографии производства 6-дюймового компенсатора Inconel 625
